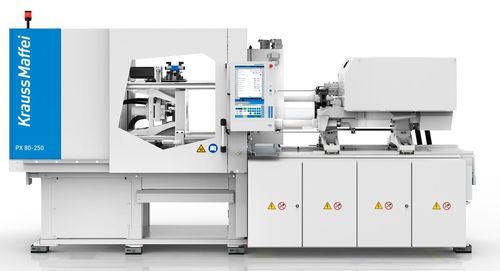

Máquina de inyección horizontal PX series

totalmente eléctricapara ciclos de producción rápidosde ciclos rápidos

Descripción general
La serie PX es una plataforma de máquinas de moldeo por inyección totalmente eléctrica diseñada para celdas de producción compactas, eficientes en energía y de alta productividad. El sistema modular permite configurar las máquinas PX con ejes de cierre e inyección/plastificación servo-eléctricos, funciones servo-hidráulicas opcionales, control avanzado de proceso e integración de automatización.

Características clave

• Unidad de cierre totalmente eléctrica con palanca doble servo-eléctrica de 5 puntos, dimensionada para moldes pesados y grandes
• Guías lineales de precisión que garantizan un guiado suave de la placa móvil y excelente paralelismo
• Ajuste automático de la altura del molde y control automático de la fuerza de cierre para una puesta a punto rápida y producción estable
• Expulsor eléctrico de precisión con movimiento paralelo independiente y ciclos más cortos
• Ejes de inyección y plastificación servo-eléctricos con movimiento de inyección servo-hidráulico opcional; múltiples clases de rendimiento
• Contacto de boquilla mediante doble cilindro con sistema de boquilla servo-hidráulico rápido para aplicación uniforme de fuerza y conexión estanca
• Accionamientos servo con recuperación de energía para reducir el consumo en vacío
• Servo Power-Pack opcional y compacto para funciones hidráulicas (núcleo y funciones en cascada)
• smartControl MC7: pantalla multitáctil de 21,5", ProcessDesigner e interfaz smartCube integrada
• APCplus con cascadeX y materialX para producción adaptativa y sin defectos
• Accesibilidad óptima: puertas amplias, paneles extraíbles y acceso a la zona de boquilla
• Logística de piezas flexible: tolvas de descarga multidireccionales, cinta transportadora u opciones de descarga automatizada
• Huella compacta gracias a un concepto de envolvente inteligente que permite hasta ~20% de reducción de espacio

Ventajas

• Configuración compacta que reduce la huella de planta y facilita la integración de opciones
• Alta productividad mediante grandes dimensiones de placa, soportes estables y ejes principales eléctricos modernos
• Mejor eficiencia energética y mantenibilidad mediante guías de baja fricción y accionamientos con recuperación

Automatización e integración

• Diseñada para integrarse con robots lineales LRXplus (individual o gemelo) y robots industriales para celdas compactas
• La envolvente de la máquina soporta automatización integrada: interfaces de cinta transportadora y desacoplamiento de puertas de seguridad, conforme a CE
• Preparada para Industria 4.0 mediante módulos smartCube, smartConnect y smartMachine

Proceso y opciones

• Amplia gama de unidades de inyección y plastificadores especiales para distintos polímeros; fácil adaptación de tiradores de núcleo, power packs y medición de flujo
• Colector de medios cercano al molde que ahorra espacio para una refrigeración eficiente y menor pérdida de presión
• Circuitos de control de temperatura seleccionables (calentamiento priorizado/síncrono, boost/draw-down, grupos optimizados)

Especificaciones técnicas

• Designación de la serie: PX series
• Rango de fuerza de cierre: 800 - 2.000 kN
• Unidad de cierre: totalmente eléctrica, servo-eléctrica 5 puntos de doble palanca, dimensionada para moldes pesados
• Inyección/plastificación: ejes servo-eléctricos; movimiento de inyección servo-hidráulico opcional; múltiples clases de rendimiento
• Accionamientos: servos con recuperación de energía
• Control: smartControl MC7 (multitáctil 21,5") con ProcessDesigner; APCplus incluyendo cascadeX y materialX
• Automatización: integración con robots lineales LRXplus, robots lineales gemelos, robots IR y sistemas de manipulación/transportadores
• Accesibilidad: puertas operativas anchas, paneles extraíbles, acceso fácil a la boquilla
• Refrigeración y fluidos: colector modular cercano al molde; alimentación de medios optimizada
• Retrofit: opciones modulares incluyendo tiradores de núcleo, Servo Power-Pack, medición de flujo y plastificadores especiales
