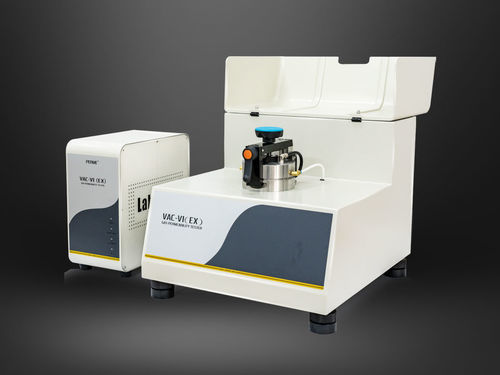

Comprobador de permeabilidad VAC-V1 (EX)

de permeabilidad a los gasesdel índice de transmisiónde tasa de transmisión de oxígeno

Resumen
VAC-V1 (EX) es un equipo de laboratorio basado en el método de presión diferencial para la determinación profesional de la velocidad de transmisión de gases, coeficiente de solubilidad, coeficiente de difusión y coeficiente de permeabilidad de películas, films compuestos, materiales de alta barrera, láminas y hojas a diferentes temperaturas. Admite gases habituales y pruebas con gases inflamables, explosivos o tóxicos bajo condiciones controladas.

Tecnología

• Arquitectura de control dividido que separa el equipo principal y el módulo de control para mayor seguridad del operador.
• Diseñado para pruebas con gases inflamables, explosivos o tóxicos.
• Determinación simultánea de tasa de transmisión de gas, coeficiente de permeabilidad, solubilidad y difusión.
• Controlador de temperatura de circulación líquida de amplio rango y alta precisión (5℃–95℃, ±0.1℃).
• Dos modos de evaluación del proceso de prueba: Modo Proporcional y Modo Difuso para un procesamiento de datos flexible.
• Rango de ensayo ampliable para materiales de alta permeabilidad.
• Ajuste de datos según temperatura para obtener resultados en condiciones variadas o extremas.
• Operación controlada por PC para secuencias de ensayo automatizadas y gestión de datos.
• Película de referencia para calibración rápida y resultados trazables.
• Puerto RS232 y compatibilidad con Lystem™ Lab Data Sharing System para gestión centralizada de resultados.

Principio
Se emplea el método de presión diferencial: la muestra preacondicionada se coloca entre una cámara de alta presión y una cámara de baja presión (vacío). La cámara baja se evacúa y se aísla; el gas de ensayo se introduce en la cámara alta a una presión ajustada, creando una diferencia de presión constante. El gas permea desde la alta presión hacia la baja; el seguimiento de los cambios de presión en la cámara baja proporciona los datos de permeabilidad.

Normas
Cumple normas nacionales e internacionales: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Aplicaciones

• Películas: películas plásticas, películas compuestas, películas papel-plástico, películas coextruídas, películas aluminizadas, hojas de aluminio y películas compuestas.
• Láminas: plásticos técnicos, caucho, materiales de construcción (ej. PP, PVC, PVDC).
• Diversos gases: O2, CO2, N2, aire, He, H2 (gases suministrados por el usuario).
• Gases peligrosos: ensayos con gases inflamables, explosivos o tóxicos.
• Películas biodegradables: por ejemplo films a base de almidón.
• Materiales aeroespaciales: ensayos de permeabilidad al helio para bolsas de gas, etc.
• Papel y cartón: papel aluminizado, láminas Tetra Pak, envases desechables de papel.
• Recubrimientos: pelí­culas de pintura y recubrimientos sobre sustratos.
• Textiles y materiales de fibra de vidrio: telas recubiertas de teflón, telas de soldadura, papeles de fibra de vidrio.
• Tubos cosméticos: tubos aluminio-plástico, tubos dentífrico, etc.
• Láminas de caucho: materiales para neumáticos, etc.

Configuración

• Estándar: unidad principal, controlador termostático (líquido), PC, software profesional, muestreador profesional, grasa de vacío, papel filtro cuantitativo rápido, bomba de vacío.
• Opcional: cuchillas para muestreo, grasa de vacío adicional, aceite para bomba de vacío, papel filtro de repuesto.
• Nota: puerto de entrada de gas = tubo PU Φ6 mm. Fuentes de gas y agua destilada a cargo del usuario.

Especificaciones técnicas

• Rango de ensayo (película): 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (estándar); límite superior ≥ 500,000 cm3/m2·24h·0.1MPa (extendido).
• Número de muestras: 1.
• Resolución de vacío: 0.1 Pa.
• Grado de vacío de la cámara de ensayo: <10 Pa.
• Rango de temperatura: 5℃ ～ 95℃ ; precisión ±0.1℃.
• Tamaño de muestra: Φ97 mm ; área de ensayo: 38.48 cm2 (Φ70 mm).
• Gases de ensayo: H2, O2, N2, CO2 (proporcionados por el usuario).
• Presión de ensayo: 10 kPa ~ 200 kPa.
• Presión de suministro de gas: 0.5 MPa ~ 0.6 MPa.
• Tamaño del puerto: tubo PU Φ6 mm.
• Dimensiones (L×W×H): 500 × 575 × 450 mm.
• Alimentación: 220 VAC 50 Hz.
• Peso neto: 50 kg.
