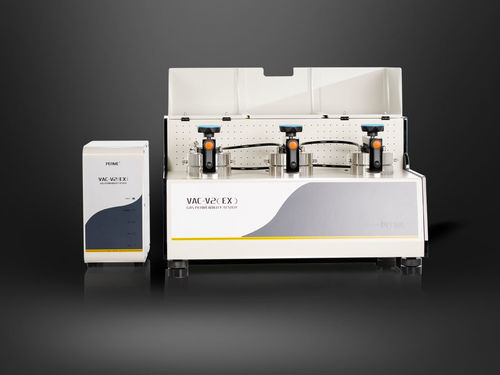

Comprobador de permeabilidad VAC-V2 (EX)-H

del índice de transmisiónde tasa de transmisión de oxígenopara films

Descripción general
El VAC-V2 (EX)-H es un equipo de permeabilidad a gases basado en el método de presión diferencial, diseñado para medir la tasa de transmisión de gases y los coeficientes asociados para gases comunes y peligrosos. Es apto para películas plásticas, películas compuestas, materiales de alta barrera, láminas y hojas de aluminio a distintas temperaturas.

Tecnología profesional

• Arquitectura de control partida que separa unidad principal y módulo de control para mayor seguridad operativa.
• Diseñado para ensayar la permeabilidad frente a gases inflamables, explosivos o tóxicos en condiciones controladas.
• Realiza ensayos a presión normal y a presión elevada.
• Tres celdas de ensayo independientes permiten probar simultáneamente tres muestras idénticas o distintas.
• Determinación simultánea de tasa de transmisión de gas, coeficiente de permeabilidad, coeficiente de solubilidad y coeficiente de difusión.
• Termostato de circulación de líquido de alta precisión y amplio rango para pruebas en distintas temperaturas (5℃–95℃, ±0.1℃).
• Dos modos de juicio del proceso de ensayo: proporcional y fuzzy.
• Control por PC con automatización, registro de datos y puerto RS232; compatible con Lystem™ para gestión de datos de laboratorio.
• Película de referencia disponible para calibración rápida y verificación de resultados.

Principio de ensayo
La muestra preacondicionada se monta entre la celda superior y la celda inferior. Se evacua la celda inferior y el sistema alcanza el vacío objetivo. Tras sellar la celda inferior, se introduce gas de ensayo en la celda de alta presión para establecer una diferencia de presión constante y ajustable. El gas permea desde el lado de alta presión al lado de baja presión; los parámetros de permeabilidad se calculan monitorizando los cambios de presión en la celda inferior.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Base — Películas: Películas plásticas, películas compuestas, laminados papel-plástico, películas coextruídas, películas metalizadas y láminas compuestas de aluminio.
• Base — Láminas: Plásticos de ingeniería, láminas de caucho, paneles de materiales de construcción (ej. PP, PVC, PVDC).
• Extendido — Diversos gases: Ensayos para O2, CO2, N2, aire, He, H2, etc.
• Extendido — Gases peligrosos: Ensayos de permeabilidad para gases inflamables, explosivos o tóxicos.
• Extendido — Materiales especiales: Películas biodegradables, materiales aeroespaciales (ej. pruebas de helio), papel y cartón compuesto, sustratos recubiertos, tejidos/papeles de fibra de vidrio, láminas para tubos cosméticos, láminas de caucho.

Configuración

• Estándar: Unidad principal, controlador termostático de circulación, software profesional, muestreador especial, grasa de vacío, papel filtro cuantitativo rápido, bomba de vacío (entrada).
• Opcional: Cuchilla de muestreo, grasa de vacío adicional, aceite para bomba de vacío, papel filtro cuantitativo rápido.
• Nota: El puerto de entrada de gas es un tubo metálico de 1/8"; las fuentes de gas deben ser aportadas por el usuario.

Especificaciones técnicas

• Rango de prueba (presión estándar 0.1 MPa): 0.05–50,000 cm3/m2·24h·0.1MPa
• Rango de prueba (alta presión 0.1 MPa): 0.05–1,000 cm3/m2·24h·0.1MPa
• Número de muestras: 3 (datos independientes)
• Resolución de vacío: 0.1 Pa
• Grado de vacío de la celda: <10 Pa
• Rango de temperatura: 5℃–95℃; precisión ±0.1℃
• Tamaño de muestra: Φ50 mm; área de ensayo: 5 cm2
• Gases de ensayo: H2, O2, N2, CO2 (no suministrados)
• Presión de ensayo: 100 kPa–3000 kPa
• Presión de suministro: 0.5 MPa–0.6 MPa
• Tamaño del puerto: tubo metálico 1/8"
• Dimensiones: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Alimentación: 220 VAC 50 Hz
• Peso neto: 88 kg
