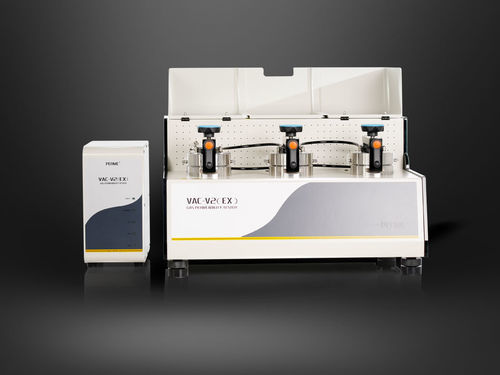

Comprobador de permeabilidad a los gases VAC-V2 (EX)

de permeabilidaddel índice de transmisiónde tasa de transmisión de oxígeno

Descripción
VAC-V2 (EX) es un equipo de laboratorio para medir la permeabilidad de gases basado en el método de presión diferencial. Mide la tasa de transmisión de gas, el coeficiente de solubilidad, el coeficiente de difusión y el coeficiente de permeabilidad de películas plásticas, películas compuestas, materiales de alta barrera, láminas y hojas de aluminio, incluidos gases tóxicos, inflamables o explosivos, en condiciones de temperatura variables.

Tecnología

• Arquitectura de control dividida que separa el bastidor principal y el módulo de control para mejorar la seguridad en ensayos con gases peligrosos.
• Certificado para ensayos con gases inflamables, explosivos y tóxicos (TUV/CE según aplicación).
• Tres celdas de prueba independientes para medir simultáneamente hasta tres muestras idénticas o diferentes.
• Cálculo simultáneo de GTR (tasa de transmisión de gas), coeficiente de permeabilidad, coeficiente de solubilidad y coeficiente de difusión.
• Controlador de temperatura por circulación de líquido, amplio rango y alta precisión (5 °C a 95 °C, ±0,1 °C).
• Dos modos de evaluación del proceso disponibles: Modo Proporcional y Modo Fuzzy.
• Rango de medida ampliable para materiales de alta permeabilidad.
• Ajuste de datos en diferentes temperaturas para obtener resultados en condiciones extremas.
• Control por PC y secuenciación automática de ensayos; puerto RS232 para exportación de datos.
• Película de referencia disponible para calibración rápida y verificación de precisión.
• Compatibilidad con Lystem™ para gestión unificada de resultados e informes.

Principio
La muestra preacondicionada se sujeta entre una cámara superior (alta presión) y una cámara inferior (baja presión). Se evacúa la cámara inferior y el sistema; cuando se alcanza el vacío objetivo se cierra la cámara inferior y se introduce gas de prueba en la cámara superior a la presión establecida. Se crea una diferencia de presión constante y regulable; el gas permea desde el lado de alta presión al lado de baja presión y los parámetros de permeabilidad se obtienen monitorizando los cambios de presión en la cámara inferior.

Normas
ISO 15105-1; ISO 2556; GB/T 1038-2000; ASTM D1434; JIS K7126-1; YBB 00082003

Aplicaciones
Aplicaciones básicas

• Películas: películas plásticas, películas compuestas, laminados papel–plástico, películas coextruidas, películas aluminizadas, láminas compuestas de aluminio.
• Láminas: plásticos de ingeniería, hojas de caucho y hojas para materiales de construcción (p.ej. PP, PVC, PVDC).

Aplicaciones ampliadas

• Diversos gases: O2, CO2, N2, aire, H2, He, etc.
• Gases inflamables/explosivos/toxicos: ensayos controlados de gases peligrosos.
• Películas biodegradables: p.ej. films de embalaje a base de almidón.
• Materiales aeroespaciales: ensayos de permeabilidad al helio para bolsas de gas y componentes similares.
• Papel y cartón: papel aluminizado, láminas Tetra Pak, envases desechables.
• Películas recubiertas: sustratos pintados o recubiertos.
• Textiles técnicos y productos de fibra de vidrio: telas recubiertas, telas de soldadura, papeles de fibra de vidrio.
• Materiales para tubos cosméticos: tubos aluminio–plástico, tubos de dentífrico.
• Hojas de caucho: p.ej. materiales de neumáticos.

Configuración y notas

• Entrega estándar: unidad principal, controlador termostático, software profesional, muestreador especial, grasa de vacío, papel filtro cuantitativo rápido, bomba de vacío (entrada).
• Opcionales: cuchilla de muestreo, grasa de vacío adicional, aceite para bomba de vacío, papel filtro cuantitativo rápido.
• Nota: la entrada de gas es un tubo PU Φ6 mm; el usuario debe proporcionar la fuente de gas.

Especificaciones técnicas

• Rango de ensayo: 0,05 – 50 000 cm3/m2·24h·0,1MPa (estándar); límite superior extendido ≥ 500 000 cm3/m2·24h·0,1MPa.
• Número de muestras: 3 (datos independientes por celda).
• Resolución de vacío: 0,1 Pa.
• Grado de vacío de la cámara: <10 Pa.
• Rango de temperatura: 5 °C – 95 °C. Precisión: ±0,1 °C.
• Tamaño de muestra: Φ97 mm. Área de ensayo: 38,48 cm2 (Φ70 mm).
• Gases de prueba: H2, O2, N2, CO2 (suministro de gas por el usuario).
• Presión de ensayo: 10 kPa – 200 kPa (estándar). Presión de suministro: 0,5 MPa – 0,6 MPa.
• Tamaño del puerto: tubo PU Φ6 mm.
• Dimensiones: 760 × 575 × 450 mm (L × W × H).
• Alimentación: 220 VAC, 50 Hz.
• Peso neto: 88 kg.
