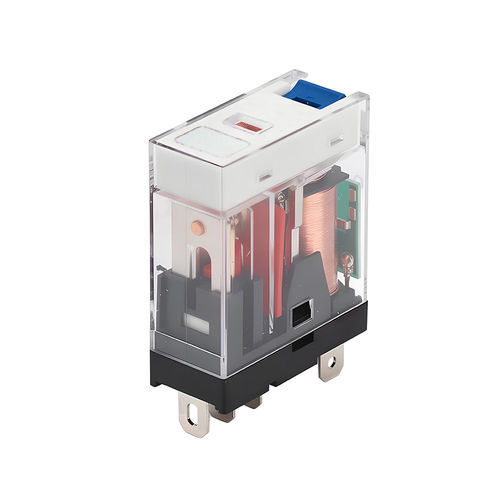

Relé electromecánico 24 Vcc CRJ-1S series

230 V CA24 V CA12 Vcc

Presentación
Relé industrial enchufable 1 NA / 1 NC 12 A con LED, palanca de prueba y diodo integrado. Disponible en tensiones de bobina desde 12 Vcc hasta 230 Vca. Montaje en carril DIN, formato compacto.

Características

• Contactos :
  • Configuración: 1 NA / 1 NC
  • Corriente nominal: 12 A
  • Tensión máxima conmutable: 230 Vca / 30 Vcc
• Carcasa y montaje :
  • Montaje: en base para carril DIN (ancho 16 mm)
  • Conexión: bornes de tornillo
  • Indicador de posición: mecánico
  • Indicador luminoso: LED
  • Funciones: palanca de prueba y puesta en marcha forzada
  • Accesorios: clip de retención incluido
  • Compatible con peines de conexión para distribución de potencial
• Eléctricas :
  • Tensiones de bobina disponibles: 24 Vca, 48 Vca, 230 Vca, 12 Vcc, 24 Vcc, 48 Vcc
  • Consumo: < 0,9 W
  • Vida eléctrica: 100.000 ciclos
  • Vida mecánica: CA: 30.000.000 ciclos; CC: 50.000.000 ciclos
  • Protección: diodo integrado

Funcionalidades

• Permite el control y conmutación fiables de circuitos eléctricos.
• Visualización inmediata del estado mediante indicador mecánico y LED.
• Palanca integrada para prueba y puesta en marcha forzada, facilitando el mantenimiento y el diagnóstico.
• Diodo de protección integrado para proteger la bobina contra sobretensiones.

Aplicaciones

• Automatización industrial
• Armarios de control
• Sistemas de control para conmutación de cargas, interfaz de mando/potencia, señalización y seguridad

Instalación

• Uso con una base enchufable compatible, a clipar en carril DIN.
• Inserción sencilla en la base y conexión mediante bornes de tornillo.
• Peines de conexión disponibles para facilitar la distribución de potenciales y el etiquetado en armarios.
• Clip de retención suministrado para asegurar la unidad en entornos vibratorios.

Variantes y códigos de pedido
Código pedido | Tensión de bobina | Stock
CRJ-1SLT24 | 24 Vca | instock
CRJ-1SLT48 | 48 Vca | instock
CRJ-1SLT230 | 230 Vca | instock
CRJ-1SLTD12 | 12 Vcc | instock
CRJ-1SLTD24 | 24 Vcc | instock
CRJ-1SLTD48 | 48 Vcc | instock

Productos relacionados (ejemplos de accesorios)

• Base de montaje (base con bornes de tornillo)
• Peines de conexión

características / especificaciones técnicas

• Modelo: CRJ-1S
• Configuración de contactos: 1 NA / 1 NC
• Corriente nominal de contactos: 12 A
• Tensión máxima de conmutación: 230 Vca / 30 Vcc
• Tensiones de bobina disponibles: 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consumo de bobina: < 0,9 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: CA 30.000.000 ciclos / CC 50.000.000 ciclos
• Indicador de posición: mecánico
• Indicador luminoso: LED
• Funciones: palanca de prueba, puesta en marcha forzada
• Conexión: bornes de tornillo
• Montaje: base enchufable en carril DIN (ancho 16 mm)
• Accesorios suministrados: clip de retención
• Protección de bobina: diodo integrado
