Relé electromecánico 24 Vcc CRJ-2S series

48 V CA12 Vcc24 V CA

Presentación

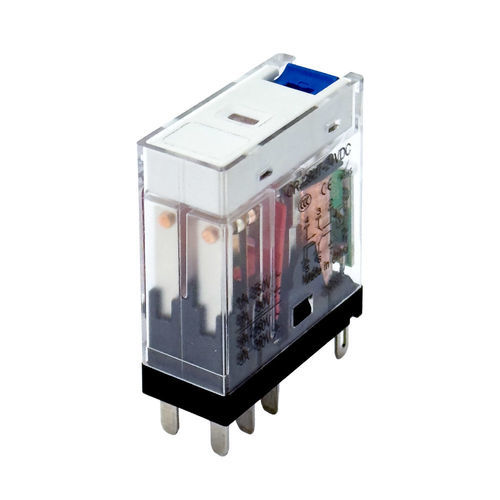

Relé industrial enchufable CRJ-2SLT 2x conmutador (NA/NF) 8 A con indicador mecánico, LED de estado, palanca de prueba, maniobra forzada y diodo de protección integrado. Diseñado para el control y la conmutación de circuitos eléctricos en automatizaciones industriales y cuadros eléctricos.

Contactos

• Configuración: 2 contactos conmutadores – 2x NA/NF
• Corriente nominal: 8 A
• Tensión máxima de conmutación: 230 VAC / 30 VDC

Eléctricos

• Tensiones de alimentación (bobina) disponibles: 24 VAC, 48 VAC, 230 VAC, 12 VDC, 24 VDC, 48 VDC
• Consumo: < 0,9 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: AC – 30.000.000 ciclos; DC – 50.000.000 ciclos
• Protección de la bobina: diodo integrado

Carcasa y montaje

• Montaje: riel DIN mediante base enchufable (base compatible ancho 16 mm)
• Conexión: bornes de tornillo
• Indicador de estado: mecánico
• Indicador luminoso: LED
• Funciones: palanca de prueba, maniobra forzada
• Compatible con peines de conexión mediante la base para distribución de potencial
• Ancho: 12,8 mm

Funciones

• Visualización rápida del estado (indicador mecánico + LED)
• Palanca integrada para prueba y maniobra forzada que facilita el mantenimiento y el diagnóstico
• Diodo de protección integrado para proteger la bobina frente a sobretensiones

Aplicaciones

• Automatización industrial
• Cuadros eléctricos y sistemas de control
• Conmutación de cargas, interfaz mando/potencia, señalización y seguridad

Instalación
Se inserta en una base enchufable compatible y se fija en riel DIN. La conexión se realiza mediante bornes de tornillo. Un clip de retención asegura la sujeción mecánica en entornos con vibraciones. Se pueden usar peines de conexión para la distribución de potencial y el etiquetado en los cuadros eléctricos.

Variantes y códigos de pedido
CRJ-2SLT24 — 24 VAC — en stock
CRJ-2SLT48 — 48 VAC — en stock
CRJ-2SLT230 — 230 VAC — en stock
CRJ-2SLTD12 — 12 VDC — en stock
CRJ-2SLTD24 — 24 VDC — en stock
CRJ-2SLTD48 — 48 VDC — en stock

Características / especificaciones técnicas

• Tipo: relé industrial enchufable, 2x NA/NF (doble conmutador)
• Corriente de conmutación: 8 A
• Tensión máxima de conmutación: 230 VAC / 30 VDC
• Tensiones de bobina disponibles: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Consumo de la bobina: < 0,9 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: AC 30.000.000 ciclos / DC 50.000.000 ciclos
• Protección de bobina: diodo integrado
• Montaje: base enchufable en riel DIN (base ancho 16 mm)
• Conexión: bornes de tornillo
• Indicador de estado: mecánico y LED
• Funciones adicionales: palanca de prueba, maniobra forzada, compatibilidad con peines de conexión
• Ancho: 12,8 mm
