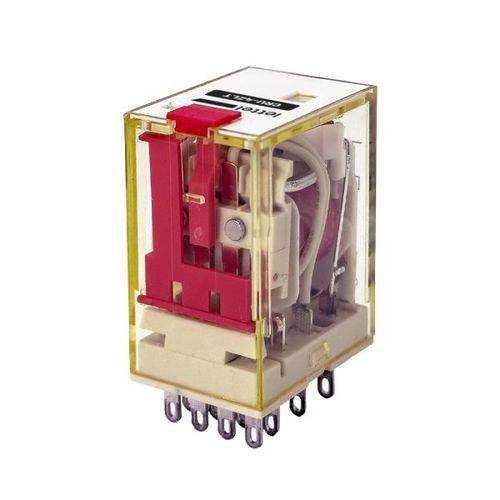

Relé electromecánico 24 Vcc CRU-4Z-7A series

48 V CC230 V CA12 Vcc

Resumen
Relé industrial enchufable 4 contactos inversores, courant nominal 7 A, montaje 21 mm, equipado con LED de estado, palanca de prueba y función de marcha forzada. Compatible con bases con bornes de jaula o de tornillo; peina de conexión de 8 posiciones CRUJ-4TB14 disponible para bornes de tornillo.

Contactos

• Configuración: 4 contactos inversores
• Corriente nominal: 7 A
• Tensión máxima en contactos: 230 VAC / 30 VDC

Carcasa y montaje

• Montaje: base clipable para riel DIN
• Accesorios: brazo de sujeción incluido
• Bases compatibles: CRUB-4ZC14 (bornes de jaula) y CRUB-4ZB14 (bornes de tornillo)
• Peine de conexión compatible: CRUJ-4TB14 (8 conexiones, disponible en 3 colores) solo para bornes de tornillo
• Indicador de estado: mecánico
• Luz indicadora: LED
• Funciones físicas: palanca de prueba y marcha forzada

Eléctricos

• Tensiones de bobina disponibles: 24 VAC / 48 VAC / 230 VAC; 12 VDC / 24 VDC / 48 VDC
• Consumo: < 1,2 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: CA: 30.000.000 ciclos; CC: 50.000.000 ciclos
• Protección: diodo integrado

Funciones

• Permite controlar y conmutar varios circuitos eléctricos simultáneamente
• Indicador mecánico y LED para visualizar el estado
• Palanca de prueba y marcha forzada para diagnóstico y mantenimiento
• Diodo de protección integrado para proteger la bobina contra sobretensiones

Aplicaciones

• Entornos industriales y terciarios
• Sistemas de automatización
• Armarios eléctricos y equipos de control y mando
• Circuitos de señalización e infraestructuras técnicas que requieren conmutación múltiple y alta disponibilidad

Instalación

• Montaje en riel DIN mediante la base clipable
• Conexión posible mediante bornes de jaula o de tornillo
• Peine de conexión (CRUJ-4TB14) compatible solo con bornes de tornillo para un cableado ordenado
• Brazo de sujeción incluido para fijación segura
• Indicadores y palanca facilitan la verificación y puesta en servicio

Variantes y códigos de pedido
Código de pedido — Tensión de bobina — Producto en stock
CRU-4ZLT24-7A — 24 VAC — instock
CRU-4ZLT48-7A — 48 VAC — instock
CRU-4ZLT230-7A — 230 VAC — instock
CRU-4ZLTD12-7A — 12 VDC — instock
CRU-4ZLTD24-7A — 24 VDC — instock
CRU-4ZLTD48-7A — 48 VDC — instock

Productos relacionados

• Bases y soportes de fijación compatibles (ej. CRUB-4ZC14)
• Peines de conexión de 8 posiciones (CRUJ-4TB14)

Características / especificaciones técnicas

• Tipo: relé industrial enchufable 4x inversores
• Corriente nominal de contactos: 7 A
• Tensión máxima de contactos: 230 VAC / 30 VDC
• Tensiones de bobina disponibles: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Consumo de bobina: < 1,2 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: 30.000.000 ciclos (CA) / 50.000.000 ciclos (CC)
• Protección de la bobina: diodo integrado
• Indicador de estado: mecánico + LED
• Funciones: palanca de prueba, marcha forzada
• Montaje: 21 mm riel DIN, base clipable
• Accesorios incluidos: brazo de sujeción
• Compatibilidad de bornes: bornes de jaula y bornes de tornillo
