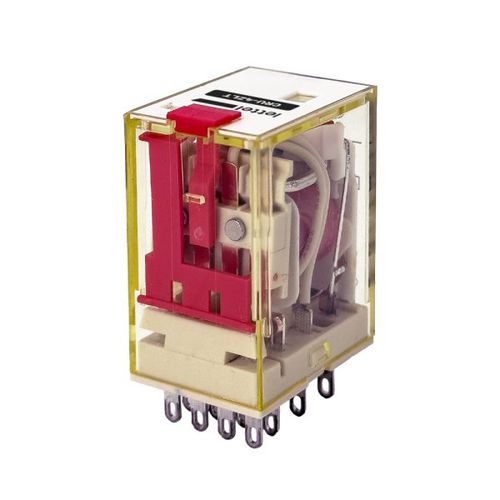

Relé electromecánico 24 V CA CRU-4Z-5A

12 Vcc48 V CA24 Vcc

Descripción
Relé industrial enchufable con 4 contactos conmutados (NO/NF), corriente nominal 5 A, ancho 21 mm.

Características

• Contactos :
  • Configuración: 4 contactos conmutados – 4x NO/NF
  • Corriente nominal: 5 A
  • Tensión máxima de conmutación: 230 Vca / 30 Vcc
• Carcasa y montaje :
  • Montaje: base desmontable para riel DIN
  • Accesorios incluidos: clip de sujeción
  • Bases compatibles: bornas de jaula CRUB-4ZC14, bornas de tornillo CRUB-4ZB14
  • Compatible con peines de conexión CRUJ-4TB14 (8 conexiones) solo para base con bornas de tornillo
  • Indicador de estado: mecánico
  • Lámpara indicadora: LED
  • Funciones: palanca de prueba y funcionamiento forzado
• Eléctricas :
  • Tensiones de bobina disponibles: 24 Vca / 48 Vca / 230 Vca y 12 Vcc / 24 Vcc / 48 Vcc
  • Consumo: < 1,2 W
  • Protección: diodo integrado
  • Vida eléctrica: 100.000 ciclos
  • Vida mecánica: CA: 30.000.000 ciclos, CC: 50.000.000 ciclos

Funciones

• Permite controlar y conmutar varios circuitos simultáneamente con contactos fiables
• Indicador mecánico y LED para visualización del estado de cada contacto
• Palanca de prueba integrada y función de funcionamiento forzado para diagnóstico y mantenimiento
• Diodo de protección integrado para proteger la bobina contra sobretensiones

Aplicaciones

• Entornos industriales y terciarios
• Sistemas de automatización, armarios eléctricos, equipos de control
• Circuitos de señalización e infraestructuras técnicas que requieren supervisión y control

Instalación

• Montaje en riel DIN con base clipable
• Conexión mediante bornas de jaula o tornillo
• Peine de conexión (CRUJ-4TB14) compatible solo con base de tornillo para un cableado ordenado
• Clip de sujeción suministrado para fijación segura

Variantes y códigos de pedido
Código | Tensión de bobina | Disponibilidad
CRU-4ZLT24 | 24 Vca | instock
CRU-4ZLT48 | 48 Vca | instock
CRU-4ZLT230 | 230 Vca | instock
CRU-4ZLTD12 | 12 Vcc | instock
CRU-4ZLTD24 | 24 Vcc | instock
CRU-4ZLTD48 | 48 Vcc | instock

Documentos disponibles (referencias)

• Ficha técnica serie CRU-Z (PDF)
• Gama de relés industriales (PDF)

Productos relacionados

• Bases y zócalos para relés (p. ej. CRJB-1T, CRJB-2T)
• Peines de conexión, bornas de tornillo / bornas de jaula

Especificaciones técnicas

• Serie / Modelo: CRU-4Z
• Configuración: 4x NO/NF (contactos conmutados)
• Corriente nominal de contactos: 5 A
• Tensión máxima de conmutación: 230 Vca / 30 Vcc
• Tensiones de bobina disponibles: 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consumo de bobina: < 1,2 W
• Vida eléctrica: 100.000 ciclos
• Vida mecánica: CA 30.000.000 ciclos / CC 50.000.000 ciclos
• Protección de bobina: diodo integrado
• Montaje: riel DIN (clipable), ancho 21 mm
• Indicador: mecánico + LED
• Funciones adicionales: palanca de prueba, funcionamiento forzado
• Accesorios incluidos: clip de sujeción
• Bornas compatibles: CRUB-4ZC14 (jaula), CRUB-4ZB14 (tornillo)
• Peine compatible: CRUJ-4TB14 (para base de tornillo)
