Fuente de rayos X

Especificaciones de salida
80 kV, 48 W, corriente de emisión 0,3-0,6 mA, foco 0,8 mm (IEC-60336)

Breve introducción

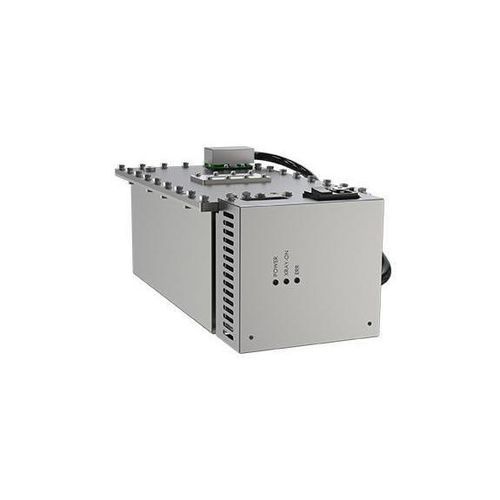

Unidad monobloque compacta que integra la alimentación del filamento, el generador de alta tensión y el tubo de rayos X en un tanque blindado. Disponible en varios valores de kV para diferentes aplicaciones diagnósticas y de seguridad. Control digital y diseño interno optimizado que proporcionan una salida estable y una vida útil prolongada en modos continuo o intermitente.

Características clave

• Modelos disponibles: 80 kV, 140 kV, 160 kV
• Tensión y corriente ajustables de forma continua
• Monobloque compacto y ligero, fácil instalación
• Comunicación RS232 para integración de sistemas
• Precalentamiento configurable: automático o manual

Ventajas / Puntos destacados

• Control DSP digital para regulación precisa
• Tamaño compacto para instalaciones con espacio limitado
• Circuitos de protección completos (sobrecorriente/sobretensión/humedad/potencia, fallo de comunicación)
• Diseñado para una larga vida útil

Especificaciones (tabla)
Rango de tensión de entrada - 180-240 Vac, 50/60 Hz
Rango de tensión de salida - 40-80 kV
Precisión de tensión de salida - error ≤ 1,5 % en el tubo de rayos X
Ondulación de la tensión de salida - ondulación LF (<1 kHz) < 0,5 % de la salida nominal (Pk-Pk)
Regulación de tensión de entrada - <0,1 %
Regulación de carga - ≤0,1 % (cuando la tensión varía de 40 kV a 80 kV)
Resolución de regulación de tensión - 0,1 kV
Corriente de emisión - 0,3-0,6 mA (potencia nominal 48 W)
Circuitos de protección - sobrecorriente, sobretensión, sobrehumedad, sobrepotencia, protección por fallo de comunicación
Tamaño del foco - 0,8 mm (IEC-60336)
Aprobaciones de seguridad - conforme a normas UL y CE
Modo de operación - continuo o intermitente
Precalentamiento - configurable automático o manual
Temperatura de funcionamiento - 0–40 °C
Temperatura de almacenamiento - -20–60 °C
Humedad - ≤95 % sin condensación
Dimensiones mecánicas (An×Pr×Al) - 346 × 169 × 148 mm
Peso - <16 kg
Filtración de radiación - 1,5 mm (vidrio) + 5 mm (aceite) (equivalente) + 1,5 mm (plástico)
Ángulo de ventana de radiación - haz en abanico 12×65
Método de refrigeración - refrigeración forzada por aire

Dimensión
Dimensiones mecánicas indicadas arriba; plano de dimensiones disponible a petición

Especificaciones técnicas

• Tensión de entrada: 180-240 Vac, 50/60 Hz
• Tensión de salida: 40-80 kV, precisión y ondulación según especificaciones
• Corriente de emisión: 0,3–0,6 mA (48 W nominal)
• Resolución de tensión: 0,1 kV
• Regulación de carga: ≤0,1 %
• Protecciones: sobrecorriente/sobretensión/humedad/potencia y fallo de comunicación
• Foco: 0,8 mm (IEC-60336)
• Certificaciones: UL, CE
• Temperaturas y humedad de funcionamiento/almacenamiento como se indica
• Refrigeración: por aire forzado
