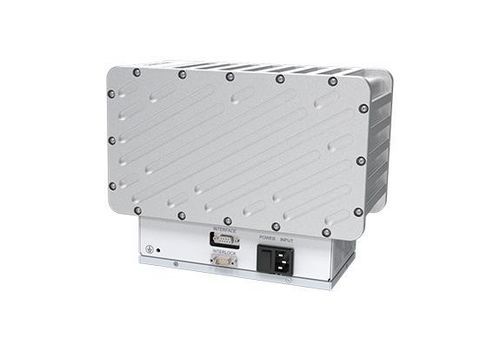

Fuente de rayos X mirco FS

Resumen
El generador de rayos X micro FS micro-focus ofrece imágenes de alta resolución para tareas de inspección en baja tensión. La unidad integra la fuente de filamento, el generador de alta tensión, el tubo de rayos X, los circuitos de control y protección en un gabinete compacto con diseño anti-fuga de aceite y disipación térmica optimizada. La emisión micro-focus y el control DSP mejoran la precisión de detección y la estabilidad operativa. La comunicación serie RS232 estándar, el conector DB9 y la toma de alimentación facilitan la integración en sistemas de inspección industriales.

Características principales

• Salida flexible: opciones de fuente digital o analógica para distintos flujos de trabajo
• Operación sencilla: un único conector DB9 y entrada de alimentación para un cableado e instalación rápidos
• Diseño integrado y compacto: caja de control y cabeza de tubo combinadas para reducir la huella
• Protecciones robustas: protección contra sobrecorriente, sobretensión, sobrehumedad, sobrepotencia y fallos de comunicación
• Precalentamiento configurable: modos automático o manual

Destacados

• Control DSP para salida estable
• Tamaño cúbico reducido para entornos con espacio limitado
• Mayor seguridad con múltiples circuitos de protección
• Larga vida útil del tubo mediante control y comunicación optimizados

Especificaciones técnicas

• Modelo / Serie: micro FS (Industrial Usage micro FS)
• Rango de tensión de entrada: 180–240 Vac, 50/60 Hz
• Rango / precisión de tensión de salida: 40–80 kV; error de tensión en el tubo ≤ 1,5% del valor ajustado
• Ondulación de tensión: baja frecuencia <1 kHz, ondulación <0,5% (Pk–Pk)
• Regulación de tensión de entrada: <0,1%
• Regulación de carga: ≤0,1% (corriente de salida nominal cuando la tensión varía de 40 kV a 80 kV)
• Resolución de ajuste de tensión: 0,1 kV
• Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
• Tamaño del foco: 0,8 mm (IEC-60336)
• Protecciones: sobrecorriente, sobretensión, sobrehumedad, sobrepotencia, fallo de comunicación
• Certificación de seguridad: cumple con las normas UL y CE
• Modos de funcionamiento: continuo o intermitente
• Precalentamiento: automático o manual configurable
• Temperatura de funcionamiento: 0–40 °C
• Temperatura de almacenamiento: -20–60 °C
• Filtrado de radiación: 1,5 mm (vidrio) + 5 mm (aceite) (equivalente) + 1,5 mm (plástico)
• Ángulo de ventana de radiación: haz en abanico 12×65
• Método de refrigeración: refrigeración forzada por aire
• Dimensiones mecánicas (A×F×H): 346 × 169 × 148 mm
• Peso aproximado: <16 kg

Aplicaciones

• Ensayos no destructivos (NDT) de piezas fundidas, soldaduras y composites
• Inspección de alta resolución de pequeños componentes y ensamblajes
• Análisis de materiales y laboratorios de I+D
• Control de seguridad e inspección de componentes electrónicos

Conformidad y servicios
Cumple las normas UL y CE. La interfaz RS232 estándar permite control remoto e integración en líneas de inspección automatizadas. Cableado sencillo y formato compacto que facilitan la integración y el mantenimiento.
