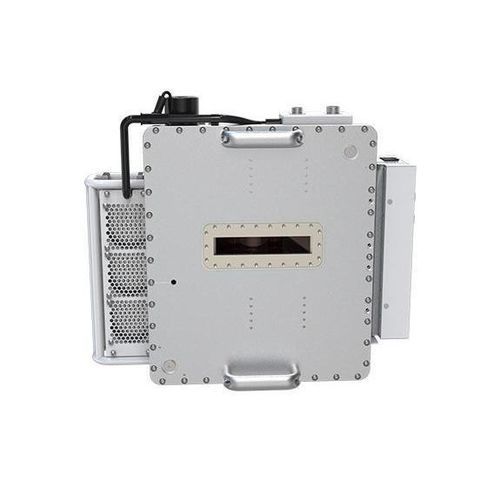

Fuente de rayos X portátil

Descripción general
Generador de alta tensión para rayos X de diseño integrado con interfaz digital RS232 (fuente analógica opcional). Un único conector DB9 y entrada de alimentación simplifican la instalación; caja de control y cabezal X integrados para una huella compacta.

Características clave

• Salida: 200 kV, 500 W
• Control DSP
• Interfaz digital RS232 (control analógico opcional)
• Un único conector DB9 para comunicación y entrada de alimentación
• Caja de control y cabezal integrados para instalación compacta
• Precalentamiento configurable: automático o manual
• Modos de funcionamiento: continuo o intermitente
• Circuitos de protección: sobrecorriente, sobretensión, sobrehumedad, sobrepotencia, fallo de comunicación
• Refrigeración por aire forzado

Especificaciones técnicas

• Tensión de entrada: 180–240 Vac, 50/60 Hz
• Tensión de salida nominal: 200 kV; rango de salida ajustable: 40–80 kV
• Precisión/desviación de la tensión en el tubo de rayos X: ≤ 1,5 % del valor ajustado
• Ondulación de tensión de salida: <0,5 % (Pk–Pk) para ondulación de baja frecuencia <1 kHz
• Regulación de la tensión de entrada: <0,1 %
• Regulación de carga: ≤0,1 % (cuando la tensión de salida cambia de 40 kV a 80 kV)
• Resolución de regulación de tensión: 0,1 kV
• Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
• Tamaño del foco: 0,8 mm (IEC 60336)
• Filtración de radiación: 1,5 mm (vidrio) + 5 mm (aceite, equivalente) + 1,5 mm (plástico)
• Ventana de radiación (haz en abanico): 12° × 65°
• Dimensiones (A × F × H): 346 × 169 × 148 mm
• Peso: <16 kg
• Temperatura de funcionamiento: 0–40 °C
• Temperatura de almacenamiento: -20–60 °C
• Humedad: ≤95 %, sin condensación
• Certificaciones: UL, CE

Aplicaciones

• Integración en sistemas de radiografía diagnóstica y unidades móviles de rayos X
• Sistemas de imagen médica de pequeño formato: dental, veterinaria
• Aplicaciones de imagen especializadas que requieren una fuente HV integrada y compacta

Opciones y pedidos

• Interfaz RS232 digital estándar; fuente analógica disponible bajo pedido
• Filtros de radiación y configuraciones de ventana opcionales
• Contacte con el proveedor para configuración, instalación y documentación de conformidad
