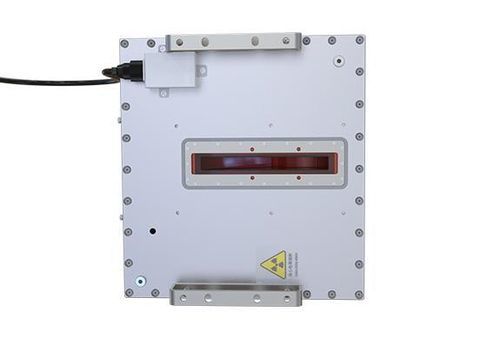

Fuente de rayos X portátil

Especificaciones de salida
140 kV, 84 W

Breve introducción
Generador de alta tensión para rayos X monobloque compacto que integra la alimentación de filamento, el generador de alta tensión y el tubo de rayos X en un único depósito. Diseñado para seguridad pública e inspección industrial, ofrece control digital o analógico seleccionable y una interfaz DB9 que facilita la instalación y el uso. El control digital y la arquitectura interna optimizada proporcionan estabilidad de funcionamiento y mayor vida útil.

Características clave

• Aplicación flexible: fuentes digitales y analógicas opcionales para diferentes usos.
• Operación mínima: solo un conector DB9 y un enchufe de alimentación para un cableado sencillo.
• Alta estabilidad y fiabilidad para operación continua o intermitente a largo plazo.
• Diseño monobloque integrado: compacto, ligero y fácil de montar.

Aspectos destacados adicionales

• Control DSP
• Pequeña huella cúbica
• Mayor seguridad
• Larga vida útil

Especificaciones
Rango de tensión de entrada: 180–240 Vac, 50/60 Hz
Rango de tensión de salida: 40–80 kV (resolución 0,1 kV)
Precisión de tensión de salida: resolución 0,1 kV; error del tubo ≤ 1,5 % del valor ajustado
Ondulación de tensión de salida: ondulación de baja frecuencia (<1 kHz) <0,5 % (Pk–Pk)
Regulación de tensión de entrada: <0,1 %
Regulación de carga: ≤0,1 % (corriente de salida nominal, al cambiar la tensión de 40 kV a 80 kV)
Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
Circuitos de protección: protección contra sobrecorriente, sobretensión, humedad excesiva, sobrepotencia, fallo de comunicación
Tamaño del punto focal: 0,8 mm (IEC‑60336)
Certificaciones de seguridad: UL, CE
Modos de trabajo: continuo o intermitente
Precarga: precalentamiento automático configurable o manual
Temperatura de funcionamiento: 0–40 °C
Temperatura de almacenamiento: -20–60 °C
Humedad: ≤95 % sin condensación
Dimensiones mecánicas (An×Pr×Al): 346×169×148 mm
Peso: <16 kg
Filtración de radiación (equivalente): 1,5 mm (vidrio) + 5 mm (aceite) + 1,5 mm (plástico)
Ángulo de ventana de radiación: haz en abanico 12×65
Refrigeración: refrigeración por aire forzado

Especificaciones técnicas

• Nombre del producto: 140kV 84W
• Potencia de salida: 84 W
• Tensión máxima: 140 kV
• Rango de ajuste de tensión: 40–80 kV (resolución 0,1 kV)
• Corriente de emisión: 0,3–0,6 mA (a 48 W nominales)
• Punto focal: 0,8 mm (IEC‑60336)
• Entrada: 180–240 Vac, 50/60 Hz
• Refrigeración: aire forzado
• Dimensiones: 346×169×148 mm
• Peso: <16 kg
• Protecciones: OCP, OVP, sobrehumedad, sobrepotencia, fallo de comunicación
• Certificaciones: UL, CE
