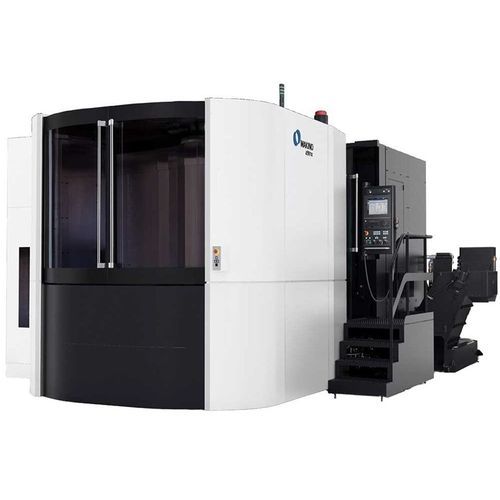

Centro de mecanizado CNC 4 ejes a91nx

horizontalCAT50HSK-A 100

Descripción del producto
Piezas de gran tamaño con características complejas, desbastes intensivos seguidos de acabados de alta precisión son requisitos habituales donde se emplea el Makino a91nx. El a91nx forma parte de la serie nx de Makino y ofrece capacidad para piezas grandes manteniendo calidad de superficie y rendimiento productivo.

Sectores

• Automoción y camiones industriales pesados
• Componentes industriales
• Equipos agrícolas
• Maquinaria de construcción
• Piezas aeroestructurales

Palé y recorridos
Máquina con palé de 800 x 800 mm diseñada para alta fiabilidad y productividad. Los recorridos de los ejes permiten el mecanizado de piezas voluminosas y cortes exigentes.

Sensor de herramienta rota: Vision B.T.S.
Un sensor de tipo vision se incluye de serie en el almacén del ATC y comprueba automáticamente el estado de brocas, machos y otras herramientas de un solo punto, reduciendo paradas y piezas defectuosas por herramientas dañadas.

Gestión avanzada de virutas
El diseño Makino (paredes casi verticales y canal de tres vías) dirige las virutas fuera de la cámara de mecanizado, minimizando acumulaciones y la dependencia del refrigerante para su evacuación.

Operatividad y manejo
Configuración horizontal de ejes y puertas de gran apertura facilitan la carga/descarga por grúa. Escalones y puntos de acceso permiten la preparación e inspección segura de herramientas y piezas, y el acceso al cambiador de palés para el montaje de utillajes.

Especificaciones técnicas

• Modelo: a91nx (serie nx)
• Palé: 800 x 800 mm
• Recorridos (X × Y × Z): 1.400 mm × 1.200 mm × 1.350 mm
• Velocidad de husillo: 10.000 rpm (opciones: 8.000 / 15.000)
• Cono de husillo: BT50 (opción HSK‑A100)
• Desplazamiento rápido: 60.000 mm/min
• Velocidad de avance máxima: 50.000 mm/min
• Pieza máxima: Ø 1.450 mm × 1.450 mm
• Carga útil máxima: 2.000 kg
• Capacidad ATC: 60 herramientas
• Diámetro máx. herramienta: 155 mm (con herramientas adyacentes) / 356 mm (sin herramientas adyacentes)
• Peso máx. herramienta: 30 kg (momento 45 N·m)
• Sensor Vision B.T.S. integrado en el almacén ATC
• Gestión de virutas: paredes casi verticales y canal de tres vías
• Ergonomía: puertas anchas, acceso a la cámara, manipulación compatible con grúa

Observaciones
Las especificaciones estándar pueden variar según el país; existen opciones para husillo, cono y configuraciones de herramientas.
