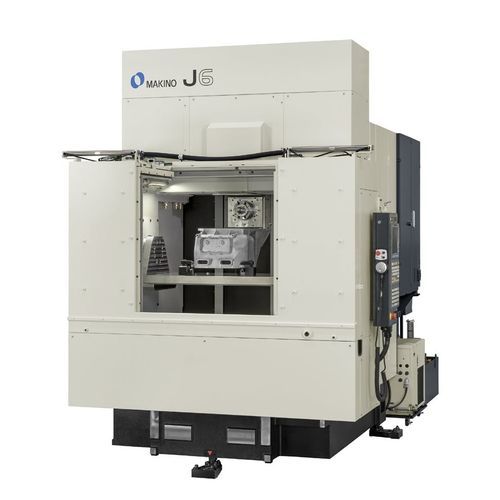

Centro de mecanizado CNC 5 ejes J6

horizontalde metales no ferrososHSK A-63

Descripción general
Familia de centros de mecanizado horizontales de mesa única, de alta velocidad y alta producción, diseñada para actuar como núcleo de líneas de mecanizado CNC flexibles y de alto volumen. La serie J6 utiliza una cinemática de ejes apilados y una disposición de mesa única para favorecer la evacuación de virutas y mantener la estabilidad térmica y mecánica en piezas no ferrosas casi acabadas producidas en grandes series.

Configuración de la gama

• Optimizado para piezas no ferrosas con forma casi neta y producción de alto rendimiento.
• Ofrecido en tres variantes cinemáticas: dos variantes de 4 ejes (A o B) y una variante de 5 ejes (B sobre A).
• Planta compacta y nivelación real de tres puntos para estabilidad de alineación en células de producción.

Especificaciones técnicas (métricas)
Eje A: Ilimitado (tipo A) / +90° / -180° (tipo A/B)
Eje B: Ilimitado (tipos A y A/B)
Velocidad del husillo: 16.000 rpm (12.000 rpm opc.)
Conicidad del husillo: HSK‑A63
Avance rápido: 75.000 mm/min
Avance de corte: 50.000 mm/min
Palet (recorrido estándar): X: 750 mm Y: 560 mm Z: 500 mm
Dimensión máxima de la pieza: Varía según la variante cinemática
Carga máxima: 500 kg (tipo B); 400 kg (tipos A, A/B)
Capacidad ATC: 30 herramientas (40 opcional)
Tiempo chip a chip: 2,0 s ± 10 %
Diámetro máximo de herramienta: Ø100 mm (Ø125 mm con limitaciones)
Peso máximo de herramienta: 8 kg

Especificaciones técnicas (imperiales)
Palet (recorrido estándar): X: 29.5" Y: 22.0" Z: 19.9"

Características / especificaciones técnicas

• HMC horizontal de mesa única diseñado para aplicaciones de alta velocidad y alta producción.
• Cinemática de ejes apilados para un control efectivo del flujo de virutas y mayor rendimiento.
• Tres opciones cinemáticas para adaptar el proceso: 4‑ejes (A), 4‑ejes (B), 5‑ejes (B sobre A).
• Husillo hasta 16.000 rpm con cono HSK‑A63 para corte a alta velocidad.
• Altas velocidades de avance rápido (75.000 mm/min) y avance de corte (50.000 mm/min) para reducir tiempos de ciclo.
• ATC estándar 30 herramientas (ampliable a 40); tiempo chip‑a‑chip ≈ 2,0 s.
• Carga útil y tamaño de pieza escalables según la variante (hasta 500 kg).
• Límites de herramienta: Ø100 mm (Ø125 mm con restricciones), peso máximo por herramienta 8 kg.
