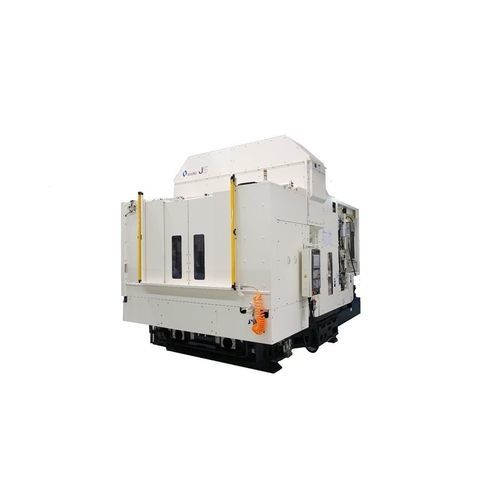

Centro de mecanizado CNC 3 ejes J5

horizontalde pórticoHSK A-63

Resumen
Variante de carrera extendida de la familia de centros de mecanizado horizontales Makino J5, diseñada para el mecanizado de piezas grandes utilizadas en estructuras automotrices, sistemas de suspensión y unidades de propulsión EV. Disponible en tres configuraciones con eje A rotativo, eje B rotativo o B sobre A combinado. La base y el diseño del husillo de alta rigidez permiten altos índices de arranque de viruta aptos para entornos de producción.

Detalles del producto
La configuración de ejes apilados facilita la carga/descarga de piezas e integración con automatización como robots pórtico, reduciendo al mismo tiempo la ocupación de suelo. El equipo incorpora un sistema de nivelación 3 puntos para una instalación rápida y estable y menor necesidad de mantenimiento de la alineación. Las mesas rotativas de accionamiento directo aceleran los movimientos y mejoran la fiabilidad.

Características clave

• Tres opciones de disposición: eje A rotativo, eje B rotativo o combinación B sobre A.
• Diseño de ejes apilados para integración sencilla con robots pórtico y huella compacta.
• Bases y husillos de alta rigidez para soportar altos índices de arranque de viruta.
• Sistema de nivelación 3 puntos para instalación simplificada y alineación estable.
• Mesas rotativas de accionamiento directo para indexado más rápido y mayor fiabilidad.

Especificaciones técnicas

• Palé: 500 x 500 mm estándar (400 x 400 mm opcional).
• Carrera X: 1.500 mm (59,1 in).
• Carrera Y: 1.000 mm (39,4 in) para HSK-A63; 930 mm (36,6 in) para HSK-A100.
• Carrera Z: 650 mm (25,6 in).
• Carga útil (capacidad máxima de pieza): aproximadamente 600 kg a 2.000 kg según el tipo de eje rotativo.
• Eje A: ilimitado (tipo A) o +90° / -180° (tipo A/B).
• Eje B: ilimitado cuando corresponda.
• Opciones de husillo: 14.000 RPM con HSK-A63 (estándar); 10.000 RPM con HSK-A100 (opcional).
• Potencia pico del husillo: HSK-A63 — 25 kW / 201 N·m; HSK-A100 (opcional) — 35 kW / 488 N·m.
• Recorridos rápidos: X 50.000 mm/min; Y/Z 60.000 mm/min. Avance de corte: 50.000 mm/min.
• Magazine de herramientas: HSK-A63 — tambor doble 44 herramientas (estándar); HSK-A100 — tambor doble 36 herramientas (opcional).
• Longitud máxima de herramienta admitida: hasta 450 mm.
• CNC: control Fanuc Pro-L optimizado para producción en gran volumen e integración ladder-logic.
