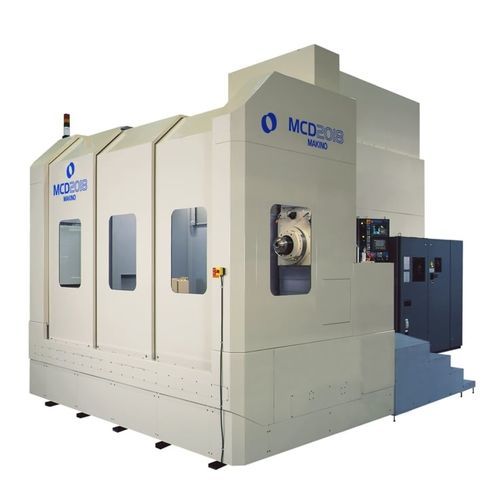

Centro de mecanizado CNC 4 ejes MCD2018

horizontal60 herramientas120 herramientas

Descripción general
El MCD2018 es un centro de mecanizado horizontal (HMC) de gran capacidad diseñado para el mecanizado FF de alta velocidad y alta precisión de matrices, moldes pesados y piezas de gran tamaño. Combina un husillo de nariz larga y alta rigidez con una mesa indexable de precisión para permitir fresado en profundidad, taladrado profundo (gun drilling) y corte pesado.

Puntos clave

• Husillo de nariz larga y alta rigidez para mejorar el fresado en profundidad y el corte pesado.
• Mesa indexable de alta precisión con resolución 0,0001°; soporta cargas hasta 8.000 kg (12.000 kg opcional).
• Detección de posición absoluta en todos los ejes para repetibilidad y reducción de tiempos de puesta a punto.
• Múltiples transportadores espirales para virutas y gestión eficiente del refrigerante para grandes volúmenes de virutas.
• Protector completamente cerrado con puerta frontal y techo que se abren totalmente para facilitar la carga de piezas grandes.
• Husillo estándar 6.000 rpm (opciones: 4K, 8K, 15K, 18K); capacidad ATC estándar 30 (opciones hasta 399).
• Desplazamiento rápido y avance de corte hasta 16.000 mm/min; tiempo herramienta a herramienta aprox. 18 s.

Aplicaciones recomendadas

• Mecanizado FF de matrices y moldes pesados.
• Fresado en profundidad y corte intenso de grandes componentes.
• Gun drilling y operaciones de taladrado profundo donde la rigidez y el alcance del husillo son críticos.

Especificaciones técnicas

• Palé: 1800 mm × 1300 mm (70,9" × 51,2")
• Recorridos (X × Y × Z): X: 2000 mm; Y: 1800 mm; Z: 1300 mm (Z 1500 mm opcional)
• Eje B: indexado 360°
• Eje C: N/A
• Velocidad del husillo: 6.000 rpm (opciones: 4.000 / 8.000 / 15.000 / 18.000 rpm)
• Desplazamiento rápido: 16.000 mm/min (630 ipm)
• Avance de corte: 16.000 mm/min (630 in/min)
• Pieza máxima: Ø 2200 mm × 2100 mm (con limitaciones)
• Carga máxima: 8.000 kg (12.000 kg opcional)
• Resolución de indexado de la mesa: 0,0001°; mesa soporta hasta 8 toneladas
• Capacidad ATC: 30 (opciones: 60, 99, 120, 180, 280, 399)
• Tiempo herramienta a herramienta: 18 s
• Diámetro máximo de herramienta: 300 mm (con limitaciones)
• Peso máximo de herramienta: 30 kg
• Características estándar: detección de posición absoluta en todos los ejes; múltiples transportadores espirales para virutas; protector completamente cerrado con puerta frontal y techo que se abren totalmente
• Operaciones recomendadas: mecanizado FF, gun drilling, fresado en profundidad, corte pesado
