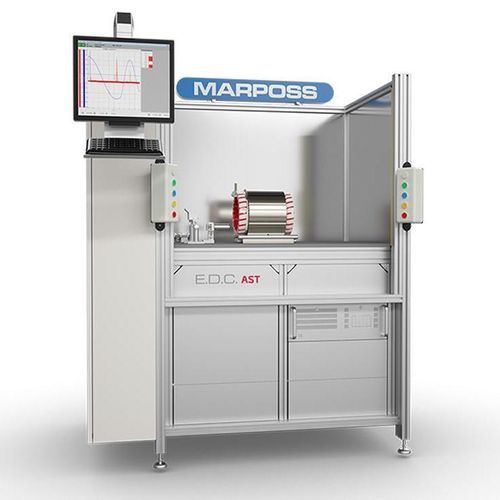

Sistema de prueba tensión de choque AST5/W

para máquinas e instalaciones eléctricaspara aplicaciones automóvilespara motor eléctrico

Resumen
La familia AST ofrece sistemas de ensayo automáticos para la inspección en producción de estatores, bobinas y devanados de motores eléctricos. La plataforma AST5/W está diseñada para flexibilidad y personalización, cubriendo potencias desde unos vatios hasta 5 MW y soportando 2 a 24 bornes.

Aplicación y alcance
Adecuado para integración en líneas automáticas o bancos operados por personal (poste simple o doble). Configurable para motores de pequeño a gran tamaño, con versiones para ensayo en media tensión cuando se requiera.

Pruebas y capacidades de medida

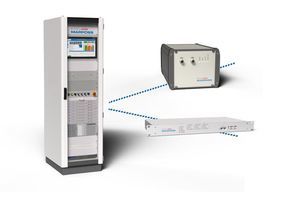

• Pruebas de Alta Tensión (HV) y Surge (pruebas básicas incluidas)

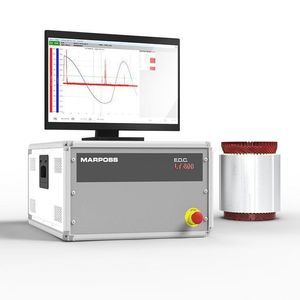

• Prueba de Descargas Parciales (PD) opcional para diagnóstico de aislamiento
• Pruebas especiales de aislamiento entre espiras y aislamiento devanado-a-tierra para detectar fallos no revelados por HV/Surge

Software, datos y gestión de resultados
El software base incluye adquisición de medidas y funciones esenciales para guardar, sellar y archivar resultados. Funciones: base de programas de prueba, secuencias personalizables (tipo, número, orden y parámetros), impresión de certificados en varios idiomas, impresión de etiquetas adhesivas opcional, almacenamiento/archivo de resultados, programas de mantenimiento preventivo, calibración y autodiagnóstico. Soporta asistencia remota y conectividad LAN.

Opciones y módulos especiales

• Módulo de Descargas Parciales (opcional)
• Módulo especial 320/ACS: bonding de devanados de estator con gestión de hasta 3 fuentes de alimentación de bonding en paralelo (ver ACS320/W para detalles)
• AST5/WH: versión de media tensión capaz de ensayos Surge hasta 60 kV

Beneficios

• Alta flexibilidad de configuración para adaptarse a la producción
• Software programable e intuitivo
• Variantes de alta capacidad disponibles para pruebas de estatores automotrices

Documentación
Folletos y manuales disponibles para AST5/W en inglés, italiano y chino simplificado.

Especificaciones técnicas

• Modelo: AST5/W
• Tipo de producto: sistema de ensayo automático para estatores, bobinas y devanados
• Rango de potencia aplicable: desde unos vatios hasta 5 MW
• Bornes soportados: 2 a 24
• Modos de operación: integración en línea automática o banco operado por operador; banco de trabajo simple o doble
• Pruebas opcionales: Descargas Parciales; diagnósticos de aislamiento inter-espira y devanado-a-tierra
• Opción bonding: módulo 320/ACS soportando hasta 3 fuentes de bonding en paralelo
• Versión media tensión: AST5/WH — ensayos Surge hasta 60 kV
• Software/datos: base de programas, secuencias personalizadas, guardado/archivo de resultados, impresión de certificados/etiquetas
• Mantenimiento/soporte: mantenimiento preventivo, calibración, autodiagnóstico, asistencia remota
• Conectividad: capacidades LAN/red
• Idiomas de documentación: inglés, italiano, chino simplificado
