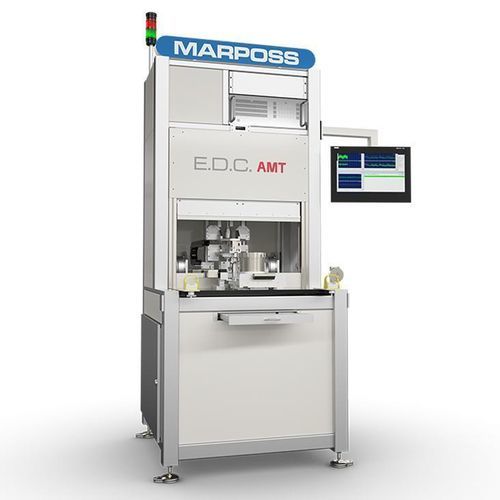

Comprobador de aislamiento AMT5/W

de calidad de sonidode seguridadde seguridad eléctrica

Descripción general
La familia AMT5/W incluye sistemas configurables para el ensayo automático de motores eléctricos en entornos de producción y laboratorio. Cada solución se desarrolla según los requisitos del cliente para garantizar caracterizaciones y pruebas fin de línea repetibles. Las configuraciones abarcan desde bancos de carga manual para lotes pequeños hasta líneas multiestación parcialmente o totalmente automatizadas para alto rendimiento.

Aplicaciones principales y usos
El AMT5/W es adecuado tanto para pruebas fin de línea en producción como para caracterización R&D/laboratorio (versión ATC320/W). Se suministran bancos autónomos, islas semiautomáticas o estaciones automáticas integradas según las necesidades de producción.

Componentes principales del sistema

• Unidad de control informatizada AMT320/W: gestión del proceso de ensayo y control de la automatización.
• Freno activo o pasivo: para ensayos de carga y frenado, con opciones de regeneración.
• Unidad de alimentación (PSU320): integra PDU y fuente DC para el inversor del EUT y el freno activo; admite alimentación DC al EUT y regeneración de la energía de frenado a la red.

Tipos de motores compatibles
El AMT320/W soporta una amplia variedad de motores: monofásicos y trifásicos AC, motores DC (incluidos motores de limpiaparabrisas), brushless, motores con engranajes, motores de cancelas correderas/abatibles, motores de persianas/estores y tipos especializados como motores de reluctancia síncrona.

Soluciones y funciones de ensayo disponibles
La familia AMT5/W realiza caracterizaciones eléctricas y funcionales. Pruebas y mediciones principales:

• Ensayos de aislamiento y medidas de descarga parcial
• Pruebas de seguridad
• Ensayos en vacío
• Ensayos en carga (con freno activo/pasivo)
• Pruebas de aumento de temperatura del bobinado
• Pruebas de arranque
• Caracterización completa del motor (eléctrica y mecánica)
• Cálculo automático de eficiencia y pérdidas según EN 60034-2-1
• Mediciones BEMF (fuerza contraelectromotriz) con indicación RMS y THD
• Pruebas NVH (ruido, vibración, aspereza)
• Verificación del sentido de giro y control de rotación
• Comprobaciones de sensores Hall, resolver y encoder
• Pruebas de motor bloqueado (stall)
• Pruebas de cogging y fricción
• Adquisición de Ld y Lq

Configuraciones y opciones de integración
El AMT5/W es modular y configurable según los requisitos de producción. Opciones típicas:

• Rangos de potencia: soluciones con PSU integrado hasta 20 kW o configuraciones con PSU externo hasta 1 MW.
• Estructura de banco: bancos individuales hasta arreglos multiestación (dos o más estaciones) y utillajes a medida para tipos de motor específicos.
• Soluciones multiestación: mesas rotativas y disposiciones multiposición para alto rendimiento.
• Seguridad y ergonomía: cortinas de seguridad y diseños operativos optimizados para cumplimiento industrial.
• Integración en línea: bancos autónomos, islas semiautomáticas o estaciones completamente automáticas para inserción directa en la línea de producción.
• Variantes especializadas: AMT5/WF (ensayo de ventiladores: velocidad, giro y vibración) y AMT5/WP (ensayo fin de línea de bombas: caudal, presión, altura, capacidad, velocidad, par y giro).

Opción R&D y laboratorio
Para I+D y uso de laboratorio, Marposs E.D.C. ofrece la variante ATC320/W diseñada para caracterización detallada, validación y prototipado de motores eléctricos, facilitando análisis profundos y actividades de desarrollo.

Personalización y soporte
Marposs E.D.C. desarrolla cada sistema AMT5/W según las especificaciones del cliente para asegurar pruebas repetibles en producción. Los sistemas son modulares para permitir actualizaciones, integración de pruebas adicionales y adaptación a la evolución del producto.

Características / especificaciones técnicas

• Familia de modelos: AMT5/W
• Variante R&D: ATC320/W (para caracterización y prototipado)
• Unidad de control: AMT320/W gestión informatizada de pruebas
• Opciones de freno: freno activo o pasivo para ensayos de carga/regeneración
• Unidad de potencia: PSU320 con PDU integrado y suministro DC con capacidad de regeneración
• Rango de potencia de motor: hasta 20 kW (PSU integrado) o hasta 1 MW (PSU externo)
• Tipos de motores compatibles: monofásico AC, trifásico AC, DC, brushless, con engranajes, motores de puertas/persianas, reluctancia síncrona
• Pruebas disponibles: aislamiento, descarga parcial, seguridad, vacío, carga, aumento de temperatura, arranque, BEMF, NVH, control de rotación, sensores/encoders, motor bloqueado, cogging, fricción, adquisición Ld/Lq
• Niveles de automatización: bancos manuales, estaciones semiautomáticas, integración de línea totalmente automatizada
• Configuraciones mecánicas: banco simple, multiestación (incluyendo mesas rotativas de 3 estaciones), utillajes a medida
• Seguridad & ergonomía: cortinas de seguridad y diseños ergonómicos disponibles
• Configuraciones especializadas: AMT5/WF (ensayos de ventilador), AMT5/WP (ensayos fin de línea de bombas)
