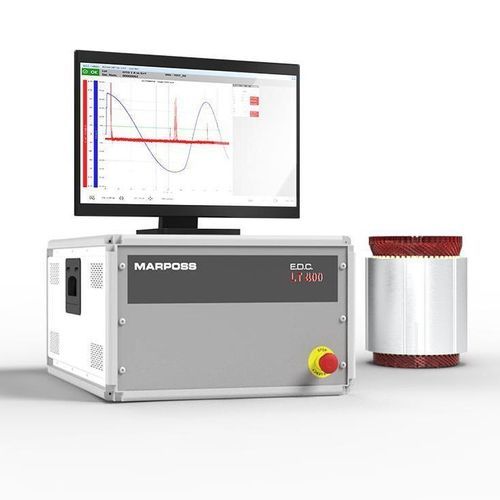

Monitor de descarga parcial LT400

DESCRIPCIÓN
El sistema LT5 está diseñado para realizar mediciones de Descargas Parciales (DP) en componentes, devanados y productos finales (bobinas, estatores, inducidos, motores, generadores, transformadores, etc.). Es útil en todas las fases de desarrollo y producción de un nuevo producto: diseño, selección de materiales y proveedores, pruebas de vida, selección y optimización de procesos, controles de calidad en producción, mejora de la calidad y/o optimización de costes de productos en producción.

APLICACIONES Y UTILIDAD

• Detección de defectos de aislamiento a tierra y/o entre espiras no detectados por las pruebas clásicas de Tensión Aplicada (Resistencia Dieléctrica) y por las pruebas por impulso (surge).
• Selección de materiales constructivos (cables, aislantes, etc.) y de proveedores mediante mediciones PDIV (Partial Discharge Inception Voltage).
• Optimización de parámetros de las máquinas de proceso (p. ej. velocidad de bobinado) para evitar el deterioro de las propiedades de aislamiento del conductor.
• Verificación del proceso de impregnación midiendo los mismos componentes antes y después del proceso para evaluar el efecto sobre el aislamiento.
• Cuantificación del efecto de separadores de fase y procesos de impregnación en la calidad de aislamiento de los devanados, útil para definir la clase de uso (p. ej. uso con inversor según la norma EN60034-18-41).
• Filtrado en producción de defectos que no emergen con pruebas tradicionales, mejorando el control de calidad EOL (End Of Line).
• Monitorización durante pruebas de vida para identificar precozmente degradaciones permanentes del aislamiento.

VENTAJAS

• Sistema de ensayo para I+D y control de calidad.
• Realiza pruebas de alta tensión (AC e impulsos) con análisis de descargas parciales.
• El uso en laboratorio y control de calidad permite:
  • selección de componentes (cables, aislantes, separadores de fase, etc.),
  • identificación de degradaciones permanentes del aislamiento durante pruebas de vida,
  • definición y optimización de procesos de producción (p. ej. parámetros de impregnación),
  • definición de límites de descargas parciales a establecer en las pruebas EOL para estatores y motores.

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Carcasa industrial 19'' de 6U.
• Matriz de conmutación para gestionar automáticamente hasta 3 salidas de cable durante las pruebas.
• 3 salidas de cable para conectar los terminales de un estator trifásico + tierra (GND).
• Software de prueba EdcWin.net.
• Opción de software para asistencia remota integrable.
• Opción para guardar resultados de pruebas en archivos CSV en el PC local.
• Opción para guardar programas de prueba en base de datos SQL Express en PC local.
• Opción para guardar resultados de pruebas en base de datos SQL Express en PC local.
• Módulo de alta tensión AC hasta 3000 Vac y 100 mA, 50/60 Hz.
• Módulo para pruebas surge hasta 5000 Vpk.
