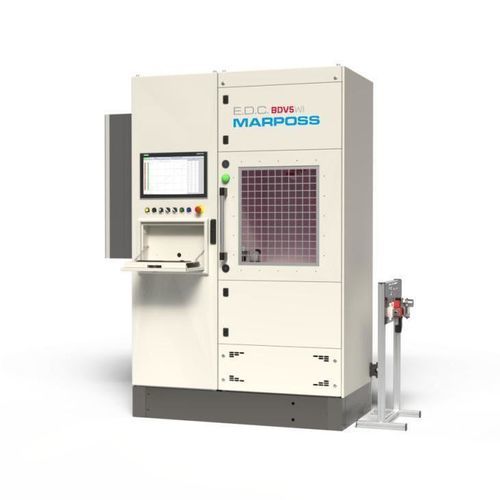

Descripción general El banco de ensayo BDV es un banco de alta tensión diseñado para la validación de la tensión de ruptura (BDV) y para verificar el rendimiento del aislamiento eléctrico de componentes de alta tensión. El sistema proporciona un entorno de ensayo controlado y reproducible, especialmente adecuado para I+D, caracterización de materiales, optimización de diseño y detección temprana de posibles puntos débiles de aislamiento. El banco realiza ensayos BDV en AC o DC sobre una amplia gama de componentes. El componente se coloca en utillaje dedicado y se conecta mediante pinzas de alta tensión y medios conductores; a continuación se aplica la tensión según una rampa programable con detección automática de la tensión de ruptura.

Aplicaciones El sistema está destinado a la verificación del aislamiento eléctrico y a la caracterización de los límites dieléctricos para componentes como estatores de motores eléctricos, hairpins, cables esmaltados, conectores HV, mazos de cables y componentes sumergidos o encapsulados. Los parámetros de ensayo son configurables mediante recetas dedicadas e incluyen la velocidad de rampa, la duración de la prueba y el umbral de corriente. Se registran la tensión de ruptura, la corriente de fuga y la duración de la prueba durante el ensayo.

Tabla técnica Tipo de producto: Banco de ensayo de alta tensión para validación de la tensión de ruptura (BDV)
Aplicación: Verificación del aislamiento eléctrico y caracterización de límites dieléctricos
Componentes probables: Estatores de motores eléctricos, hairpins, cables esmaltados, conectores HV, mazos de cables y componentes sumergidos o encapsulados
Modos de ensayo: BDV en AC o DC
Tensión máxima AC: 30 kVrms a 50/60 Hz
Corriente de salida del generador AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
Generador DC opcional: Hasta 6 kV / 20 mA
Umbral de disparo ajustable: Configurable por el usuario para cada prueba, típicamente hasta 40 mA
Rampa de tensión: Programable, p.ej. 500 V/s
Detección BDV: Detección automática de la tensión de ruptura
Parámetros configurables: Velocidad de rampa de tensión, duración de la prueba, umbral de corriente
Cantidades registradas: Tensión de ruptura, corriente de fuga, duración de la prueba

Especificaciones técnicas

• Modos de ensayo: BDV AC y BDV DC
• Tensión máxima de ensayo AC: 30 kVrms a 50/60 Hz
• Capacidad de corriente de salida del generador AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
• Generador DC opcional: hasta 6 kV, 20 mA
• Rampa de tensión programable (ejemplo: 500 V/s) y perfiles de rampa definibles por el usuario
• Umbral de disparo/corriente ajustable por prueba (típicamente hasta 40 mA)
• Detección automática de la tensión de ruptura y registro
• Datos registrados por prueba: tensión de ruptura, corriente de fuga, duración de la prueba
• Configuración por recetas: velocidad de rampa, duración de la prueba, umbral de corriente y otros parámetros
• Adecuado para: estatores, hairpins, cables esmaltados, conectores HV, mazos de cables, componentes sumergidos/encapsulados
