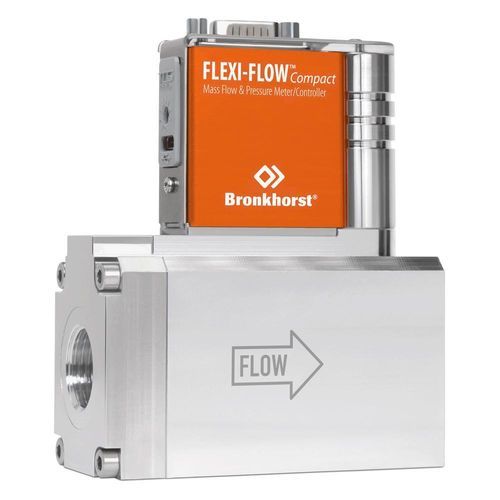

Caudalímetro térmico FF-109 FLEXI-FLOW

másicopara gaspara líquido

Descripción del producto

• 8 gases preinstalados, 22 gases disponibles a través de Bronkhorst FlowSuite
• Medición de flujo y temperatura
• Diseño compacto
• Hasta 16 bar(g)
• Conexión Bluetooth y USB-C con software gratuito Bronkhorst FlowSuite
• Respuesta rápida gracias a la tecnología TCS

Gases preinstalados y rangos
Gases | rango máx.
N₂, Aire, H₂ | 50 ln/min
O₂ | 45 ln/min
Ar, CH₄ | 40 ln/min
He | 70 ln/min
CO₂ | 35 ln/min

Capacidad multifluido
Con el software gratuito Bronkhorst FlowSuite, puede agregar uno de los 22 gases disponibles o crear mezclas en el instrumento. De esta manera, tiene un instrumento multifluido para su aplicación: C₂H₂, Aire, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Puede conectar fácilmente el instrumento a su teléfono a través de Bluetooth y usarlo con la aplicación. Alternativamente, el instrumento se puede conectar a una PC usando los cables apropiados.

Características del FF-109 FLEXI-FLOW 50 ln/min

• Salida multiparámetro: flujo másico real y temperatura (instrumento)
• Utilizable para prácticamente cualquier tipo de gas o mezcla de gases
• Conexión simple y segura a través de Bluetooth o USB-C
• Funcionalidades avanzadas de diagnóstico
• Alta precisión a través de la base de datos de gases integrada y conversión en tiempo real
• Fácil de configurar
• MTBF 145 años
• TCS único (Through Chip Sensor)
• Respuesta rápida <30 ms
• Diseño compacto
• Indicación de estado Namur NE107

Especificaciones técnicas
Sistema de medición / control
Rango de flujo | 1...50 ln/min
Precisión | ±1.5% Rd más ±0.5% FS (en condiciones de calibración)
Repetibilidad | < ± 0.2% Rd
Relación de reducción | 1:50
Clasificación de presión (PN) | 16 bar(g) (232 psi(g))
Clasificación de temperatura | 0 … 50 °C (32°F … 122°F)
Presión de operación | 0.8 … 17 bar(a)
Gases preinstalados | Aire, N₂, O₂, H₂, Ar, He, CH₄, CO₂ (datos de gas integrados para 22 gases únicos más cualquier mezcla de estos gases)
Gas de calibración estándar | N₂
Tiempo de respuesta (sensor) | <30 ms
Coeficiente de temperatura | Sensor de flujo: cero 0.015% FS/ºC; span 0.05% Rd/ºC
Integridad de fuga, externa | Típico < 2 x 10-9 mbar l/s He
Sensibilidad de actitud | Montaje en cualquier posición, sensibilidad de actitud despreciable

Partes mecánicas
Material (partes en contacto) | aluminio, acero inoxidable, nitruro de silicio, epoxi, óxido de aluminio, vidrio
Presión de prueba | 25 bar(g)
Conexiones de proceso | G1/2”BSSP ISO 1179 cavidades
Material de sellado | FKM 51415
Peso | 250 gramos
Protección de ingreso | IP40

Propiedades eléctricas
Fuente de alimentación | +24 VDc ± 10%
Consumo máximo de energía | 0.5 Watt
Comunicación digital | Modbus-RTU / FLOW-BUS
Conexión eléctrica | 9-pin D-sub male

Aplicaciones

• Sputtering reactivo
  • Seguimiento rápido de puntos de ajuste para el control del grosor y la transparencia de la capa
  • Amplio rango dinámico para flexibilidad dentro de la aplicación
• Equipos analíticos
  • Análisis de elementos traza, Cromatografía de gases, Espectroscopía ICP, Espectroscopía OES, Espectrometría de masas
  • Excelente repetibilidad y estabilidad a largo plazo
  • Grado analítico; baja desgasificación. Control de flujo rápido, incluso a tasas de flujo muy bajas.
• Célula de combustible
  • Muy preciso y repetible a corto y largo plazo para la medición y control de flujo de H₂, Aire, O₂ y CO₂
  • Medición y control de flujo de respuesta rápida para precisión en cualquier momento
  • Amplio rango dinámico para la medición y control de flujo para precisión en un amplio rango de flujo
  • Compacto para aplicaciones móviles con espacio restringido

Características / Especificaciones técnicas

• Modelo: FF-109 FLEXI-FLOW
• Rango de flujo: 1...50 ln/min
• Precisión: ±1.5% Rd más ±0.5% FS
• Repetibilidad: < ± 0.2% Rd
• Clasificación de presión: 16 bar(g)
• Clasificación de temperatura: 0 … 50 °C
• Presión de operación: 0.8 … 17 bar(a)
• Gases preinstalados: Aire, N₂, O₂, H₂, Ar, He, CH₄, CO₂
• Datos de gas integrados: 22 gases únicos más mezclas
• Gas de calibración estándar: N₂
• Tiempo de respuesta: <30 ms
• Coeficiente de temperatura: Sensor de flujo: cero 0.015% FS/ºC; span 0.05% Rd/ºC
• Integridad de fuga: Típico < 2 x 10-9 mbar l/s He
• Sensibilidad de actitud: Montaje en cualquier posición, despreciable
• Material (partes en contacto): aluminio, acero inoxidable, nitruro de silicio, epoxi, óxido de aluminio, vidrio
• Presión de prueba: 25 bar(g)
• Conexiones de proceso: G1/2”BSSP ISO 1179 cavidades
• Material de sellado: FKM 51415
• Peso: 250 gramos
• Protección de ingreso: IP40
• Fuente de alimentación: +24 VDc ± 10%
• Consumo máximo de energía: 0.5 Watt
• Comunicación digital: Modbus-RTU / FLOW-BUS
• Conexión eléctrica: 9-pin D-sub male
