Centro de mecanizado CNC 5 ejes VORTEX PROFILER
horizontalde columnaHSK A-63

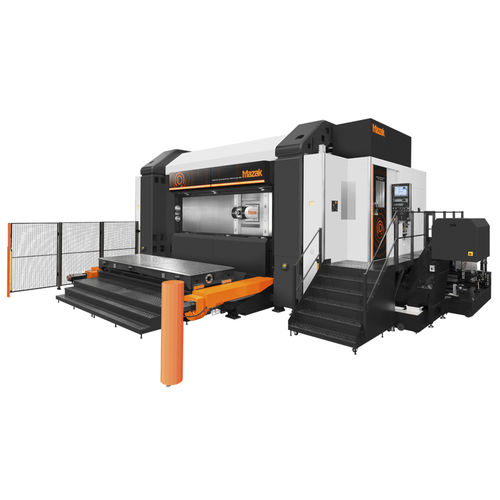

Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 2
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 3
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 4
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 5
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 6
Centro de mecanizado CNC 5 ejes - VORTEX PROFILER - Mazak - horizontal / de columna / HSK A-63 - imagen - 7
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
horizontal
Estructura
de columna
Nariz del husillo
HSK A-63
Número de herramientas
30 herramientas
Aplicaciones
para la industria aeroespacial
Otras características
de alta velocidad, de accionamiento directo, de alta precisión, de gran rigidez
Carrera X

4.200 mm
(165,35 in)

Carrera Y

1.500 mm
(59,06 in)

Carrera Z

500 mm
(19,69 in)

Velocidad de rotación

26.000 rpm
(163.363 rad.min-1)

Potencia

45 kW, 55 kW
(61,18 hp, 74,78 hp)

Altura máxima de la pieza

500 mm
(20 in)

Velocidad de avance del eje X

35.000 mm/min
(22,97 in/s)

Velocidad de avance del eje Y

30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)

Velocidad de avance del eje Z

30.000 mm/min, 35.000 mm/min
(19,69 in/s, 22,97 in/s)

Carga máxima de la mesa

3.000 kg
(6.614 lb)

Peso de la herramienta (máx.)

5 kg
(11 lb)

Peso total

69.000 kg, 70.000 kg
(152.118,96 lb, 154.323,58 lb)

Longitud total

9.373 mm
(369 in)

Anchura total

10.314 mm
(406,1 in)

Altura total

4.598 mm
(181 in)

Descripción

La construcción en caja que integra la base, la columna y la mesa y la construcción térmicamente simétrica del husillo y la columna garantizan un mecanizado de alta precisión. Husillo de motor integrado potente y de alta velocidad para una alta productividad Sistema de inclinación de la mesa de 90° para una fácil configuración y cambio Solicitudes Con una mesa de 4000 mm × 1250 mm de ancho y un peso máximo de carga de 3000 kg, esta máquina es ideal para aplicaciones de mecanizado de aeronaves, especialmente los componentes estructurales de los sistemas de alas, como las nervaduras de las alas.

VÍDEO

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Mazak
