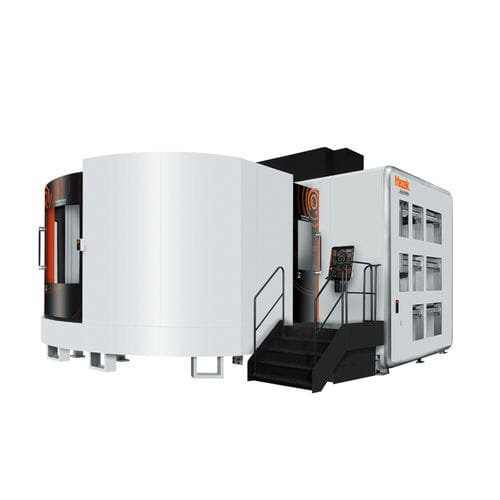

Centro de mecanizado CNC 5 ejes VORTEX e-Vverticalde doble columnaBT 50
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- vertical
- Estructura
- de doble columna
- Nariz del husillo
- BT 50
- Número de herramientas
- 120 herramientas, 42 herramientas
- Otras características
- de alta velocidad, de alta eficacia, de accionamiento directo
- Carrera X
1.875 mm, 2.315 mm
(73,82 in, 91,14 in)- Carrera Y
1.250 mm, 1.600 mm
(49,21 in, 62,99 in)- Carrera Z
1.345 mm
(52,95 in)- Velocidad de rotación
10.000 rpm, 15.000 rpm
(62.832 rad.min-1, 94.248 rad.min-1)- Potencia
30 kW, 37 kW
(40,79 hp, 50,31 hp)- Velocidad de avance del eje X
42.000 mm/min
(27,56 in/s)- Velocidad de avance del eje Y
42.000 mm/min
(27,56 in/s)- Velocidad de avance del eje Z
42.000 mm/min
(27,56 in/s)- Carga máxima de la mesa
2.700 kg, 4.000 kg, 5.000 kg, 7.000 kg
(5.952 lb, 8.818 lb, 11.023 lb, 15.432 lb)- Peso de la herramienta (máx.)
30 kg
(66,1 lb)- Peso total
45.000 kg, 46.700 kg, 49.500 kg, 58.000 kg
(99.208,02 lb, 102.955,88 lb, 109.128,82 lb, 127.868,11 lb)- Longitud total
6.187 mm, 6.970 mm, 8.010 mm
(243,6 in, 274,4 in, 315,4 in)- Anchura total
5.200 mm, 8.712 mm, 9.680 mm
(204,7 in, 343 in, 381,1 in)- Altura total
4.400 mm, 4.535 mm
(173,2 in, 178,5 in)
Descripción
Un motor de accionamiento directo para el eje giratorio de la mesa (eje C) está equipado para un avance de corte a alta velocidad durante el mecanizado de 5 ejes
Sistemas automatizados para diversas piezas de trabajo y volúmenes de producción
Fresado de amplio rango con estructura de doble columna
Construcción de doble columna adecuada para el mecanizado de la cara superior de piezas de gran tamaño
Al utilizar una estructura de doble columna junto con carreras de ejes largos, el fresado de la cara superior solo se puede realizar con un posicionamiento lineal en los ejes X e Y, lo que resulta en una precisión de mecanizado estable y una mayor productividad.
