Centro de mecanizado CNC con 5 ejes VARIAXIS j
verticalcon mesa rotativaBT 40

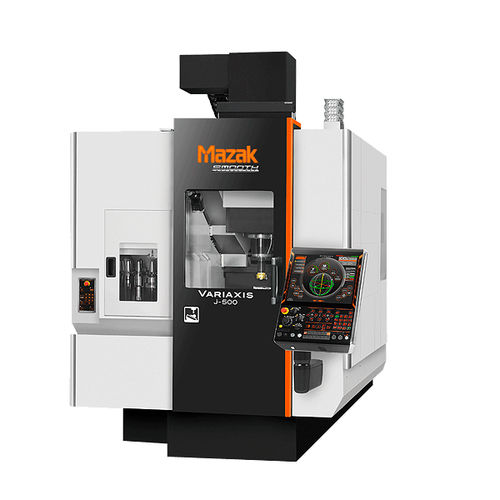

Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40 - imagen - 2
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40 - imagen - 3
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40 - imagen - 4
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40 - imagen - 5
Centro de mecanizado CNC con 5 ejes - VARIAXIS j - Mazak - vertical / con mesa rotativa / BT 40 - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
con 5 ejes
Orientación del husillo
vertical
Estructura
con mesa rotativa
Nariz del husillo
BT 40, CAT40
Aplicaciones
para mecanizado pesado
Otras características
de alta eficacia, de alta precisión, de gran velocidad
Carrera X

350 mm
(13,78 in)

Carrera Y

550 mm
(21,65 in)

Carrera Z

510 mm
(20,08 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Altura máxima de la pieza

350 mm
(14 in)

Velocidad de avance del eje X

30.000 mm/min
(19,69 in/s)

Velocidad de avance del eje Y

30.000 mm/min
(19,69 in/s)

Velocidad de avance del eje Z

30.000 mm/min
(19,69 in/s)

Carga máxima de la mesa

200 kg
(441 lb)

Peso de la herramienta (máx.)

8 kg
(17,6 lb)

Peso total

7.000 kg
(15.432,36 lb)

Longitud total

3.225 mm
(127 in)

Anchura total

2.565 mm
(101 in)

Altura total

2.840 mm
(111,8 in)

Descripción

Un diseño de mesa con muñones rígidos sostiene las mesas en ambos lados para el mecanizado pesado. Es posible un mecanizado de alta precisión Incremento de indexación de 0,0001° para una variedad de mecanizados de múltiples superficies (indexación simultánea de 4 ejes + eje A) [j-500] Control simultáneo de 5 ejes para el mecanizado tridimensional de superficies curvas [J-500/5x] Excelente accesibilidad a la mesa y al cargador situados en la parte delantera de la máquina para facilitar la operación
