Centro de mecanizado CNC 5 ejes VORTEX i-V
verticalBT 50CAT50

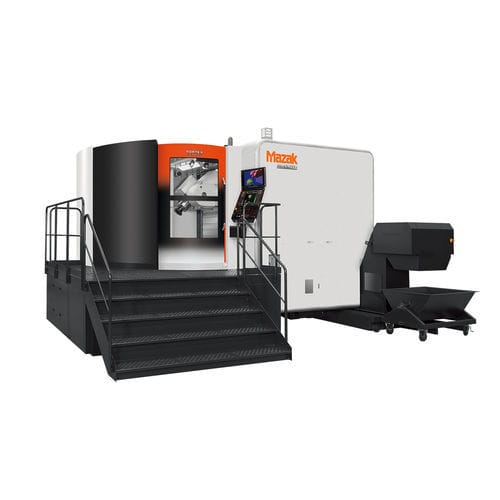

Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 2
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 3
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 4
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 5
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 6
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 7
Centro de mecanizado CNC 5 ejes - VORTEX i-V - Mazak - vertical / BT 50 / CAT50 - imagen - 8
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 50, CAT50
Aplicaciones
para trabajos pesados, para piezas de gran tamaño
Otras características
de alta velocidad, de alta productividad
Carrera X

1.425 mm
(56,1 in)

Carrera Y

1.050 mm
(41,34 in)

Carrera Z

1.050 mm
(41,34 in)

Velocidad de rotación

10.000 rpm
(62.832 rad.min-1)

Potencia

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Altura máxima de la pieza

1.000 mm
(39 in)

Velocidad de avance del eje X

52.000 mm/min
(34,12 in/s)

Velocidad de avance del eje Y

52.000 mm/min
(34,12 in/s)

Velocidad de avance del eje Z

52.000 mm/min
(34,12 in/s)

Carga máxima de la mesa

1.500 kg
(3.307 lb)

Peso de la herramienta (máx.)

30 kg
(66,1 lb)

Peso total

30.850 kg, 32.650 kg
(68.012,61 lb, 71.980,93 lb)

Longitud total

7.618 mm, 7.677 mm
(299,9 in, 302,2 in)

Anchura total

5.086 mm, 5.441 mm
(200,2 in, 214,2 in)

Altura total

3.753 mm
(147,8 in)

Descripción

El mecanizado de piezas, que solía requerir varios procesos, se puede completar en una sola configuración. Esto no solo reduce el inventario en proceso y el tiempo de entrega, sino que también mejora la precisión del mecanizado simultáneo. Además del mecanizado de múltiples superficies, es posible el mecanizado de formas libres en 5 ejes.
