Torno CNC F series
verticalhidrostáticode doble columna

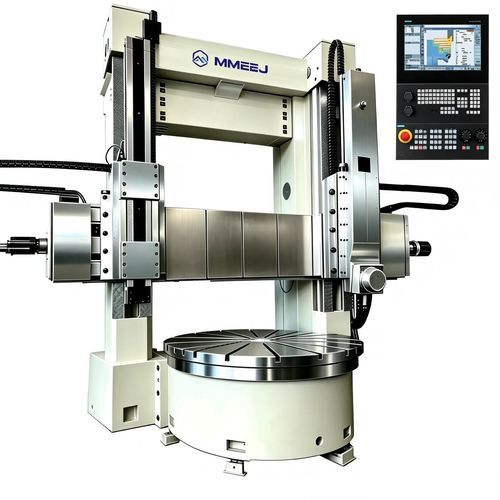

Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna

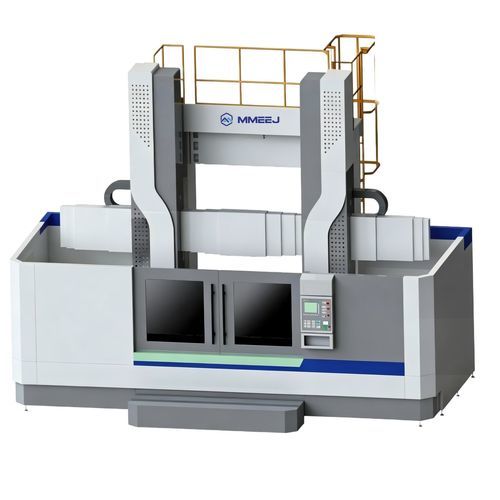

Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna - imagen - 2
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna - imagen - 3
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna - imagen - 4
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de doble columna - imagen - 5
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
CNC
Orientación del husillo
vertical
Estructura
de doble columna, hidrostático
Torretas
de 4 torretas
Rendimiento
de gran rigidez
Diámetro

Máx.: 8.000 mm
(314,96 in)

Mín.: 2.500 mm
(98,43 in)

Velocidad de rotación

Máx.: 63 rpm
(395,841 rad.min-1)

Mín.: 0,2 rpm
(1,257 rad.min-1)

Diámetro de la pieza

Máx.: 6.300 mm
(248 in)

Mín.: 2.250 mm
(89 in)

Potencia nominal

55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)

Peso

Máx.: 256 t
(282 us ton)

Mín.: 34 t
(37 us ton)

Descripción

Descripción general
  • Torno vertical de doble columna CNC serie F diseñado para el mecanizado pesado de piezas de gran diámetro. Estructura principal en hierro gris HT250–HT300 (tratado y alivio de tensiones). Husillo y vástago en fundición dúctil QT600. Husillo de bolas ф63 mm. Opciones de control CNC: SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.


Características clave
  • Construcción: bancada vertical de doble columna con travesaño rígido y guías hidrostáticas o guías rodantes opcionales.
  • Materiales y tratamiento: hierro gris HT250–HT300, superficies de contacto raspadas manualmente, engranajes forjados, templados y rectificados (40Cr/45) con calzos de precisión.
  • Husillo y accionamientos: husillo/vástago QT600, accionamiento de la mesa en pasos múltiples o continuo, motores principales 55–132 kW según modelo.
  • Avances y cinemática: avances continuos 1–500 / 0.1–1000 mm/r, avance rápido hasta 3000/4000 mm/min, rangos de velocidad de mesa hasta 0,2 r/min según modelo.


Aspectos técnicos (parámetros seleccionados)
  • Modelos disponibles: CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (variantes H/W indicadas).
  • Diámetro máximo de torneado: φ2500 a φ8000 mm (según modelo).
  • Diámetros de mesa de trabajo: φ2250 a φ6300 mm; peso máximo de la pieza hasta 125 t según modelo.
  • Recorridos de travesaño, carreras del vástago y fuerzas de corte varían por modelo; potencia del motor principal: 55 kW (AC) hasta 132 kW (DC).
  • Husillo de bolas: NJGR/Hanjiang ф63 mm; rodamientos y componentes eléctricos especificados por modelo.


Opciones y personalización
  • Opciones disponibles: control en lazo cerrado completo, protección semi-cerrada, puerta con bisagra, transportador de virutas, selección de guías hidrostáticas o rodantes, diversos portaherramientas (vástago cuadrado, torreta eléctrica 4 estaciones) y configuraciones a medida.
  • Pruebas de aceptación en fábrica (FAT), instalación y puesta en marcha disponibles a petición.


Aplicaciones e industrias
  • Apto para mecanizados pesados en energía, construcción naval, siderurgia, maquinaria pesada, generación eléctrica y otros sectores que requieren torneado de gran diámetro.


Pedido y soporte técnico
  • Se disponen de tablas técnicas detalladas por modelo y asistencia para la configuración. Contacte con el proveedor para plazos, opciones, repuestos y soporte en sitio.
