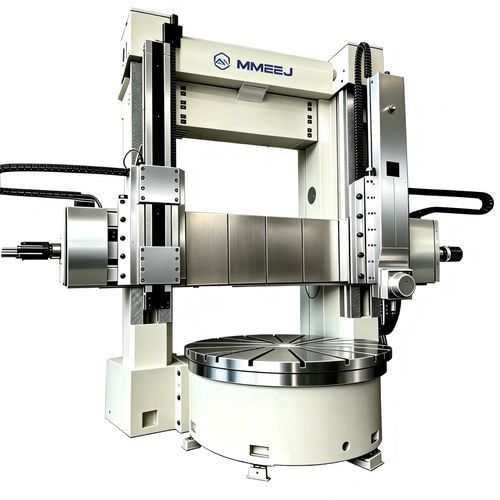

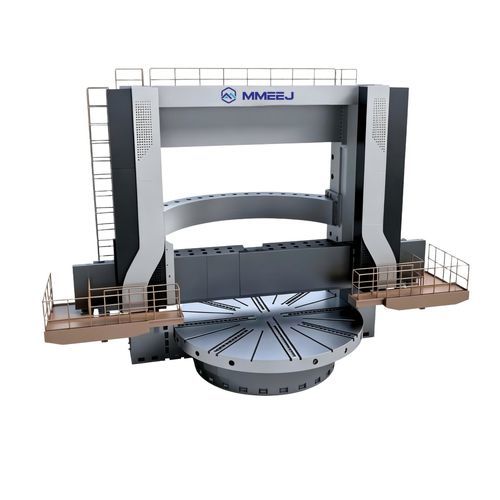

Torno CNC D series

verticalde doble columnade gran rigidez

Descripción del producto:
Torno vertical de doble columna serie D diseñado para el torneado y mecanizado de piezas de gran diámetro y altas cargas. Fundición en hierro gris HT250–HT300 tratada y aliviada de tensiones; husillo y viga en hierro dúctil QT600. Adecuado para ciclos de desbaste, envejecimiento secundario y acabado.

Datos técnicos principales:

• Material de la máquina: hierro gris HT250–HT300, envejecido y alivio de tensiones
• Dureza del material: > HB180 (proceso: desbaste → envejecimiento secundario → mecanizado de acabado)
• Husillo y viga: hierro dúctil QT600
• Tornillo de bolas: marca nacional (NJGR / Hanjiang), ф63 mm
• Diámetro máximo de torneado: φ2500 a φ6300 según modelo
• Diámetro de la mesa: φ2250 a φ5700 según modelo
• Potencia motor principal: habitualmente 55 kW (AC), hasta 90 kW en modelos grandes
• Rango de velocidad de mesa: aprox. 0,32–63 r/min (según modelo)
• Rango de avance (portaherramientas): 1–500 mm/min; desplazamiento rápido hasta 3000 mm/min
• Recorrido del carro superior: 1250–3500 mm (según modelo); carrera del árbol hasta 2000 mm
• Sección portaherramientas: 50×50 mm (60×60 mm en el modelo mayor)
• Fuerzas de corte máximas: hasta 63 kN (según modelo)
• Opciones: dispositivos de protección, sistema de refrigeración, extracción de virutas

Modelos y capacidades:

• Modelos disponibles: C(X)5225DxH/W, C(X)5231DxH/W, C(X)5235DxH/W, C(X)5240DxH/W, C5250DxH/W, C5263D xH/W
• Variantes de altura de pieza: H = 16/20/25 (algunos modelos), hasta 40 mm en el mayor
• Peso máximo de la pieza: de 12 t hasta 80 t según modelo
• Velocidad y par de mesa varían según el modelo para cargas de mecanizado

Aplicaciones:

• Torneado de anillos grandes, bridas, discos y carcasas
• Industrias pesadas: generación eléctrica, eólica, construcción naval, maquinaria pesada
• Acabado de precisión tras procesos de envejecimiento para estabilidad dimensional

Opciones y accesorios:

• Protecciones y resguardos
• Sistemas de refrigeración y filtrado
• Transportadores de virutas y sistemas de extracción
• Portaherramientas específicos y tiras PTFE en guías para reducir rozamientos
