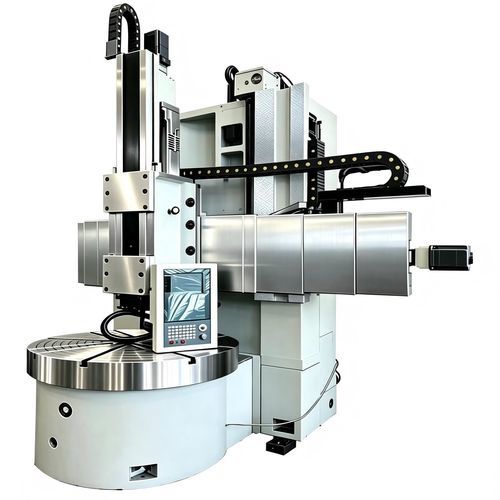

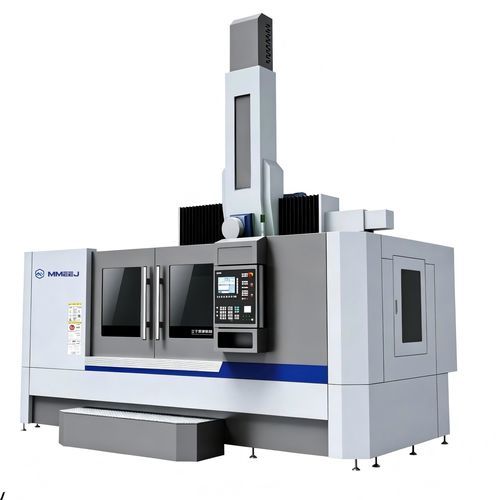

Torno CNC Fx H/W series

verticalde una sola columnade 4 torretas

Descripción breve

• Material de la máquina: hierro fundido gris HT250-HT300, envejecido y aliviado de tensiones para alta rigidez y mínima deformación
• Dureza del material: ≥ HB180; mecanizado en bruto seguido de envejecimiento secundario y mecanizado de acabado
• Raspado manual de las superficies de contacto para reducir fricción y capa de óxido; viga transversal con convexidad; tiras blandas de PTFE en guías del porta-herramientas
• Engranajes y corona: forjados, templados y rectificados (40Cr, acero 45); separadores/calzos rectificados para precisión de montaje
• Eje y vástago: fundición dúctil QT600 (nodular)
• Husillo de bolas: marca nacional (NJGR/Hanjiang), diámetro ф63 mm
• Componentes eléctricos y rodamientos: componentes Chint con protección contra sobrecarga; rodamientos HRB/LY-C/C & U

Tabla técnica
Modelo | Unidad | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Diámetro máx. de torneado | mm | φ800 | φ1250 | φ1600 | φ2000
Altura máx. de la pieza (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Peso máx. de la pieza | t | 2 | 3.2/5 | 5/8 | 8
Diámetro de la mesa | mm | φ720 | φ1000 | φ1400 | φ1800
Pasos de velocidad de mesa | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Rango de velocidad de mesa | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Par máximo de la mesa | Nm | 3200 | 10000 | 20000 | 30000
Recorrido del puente | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Velocidad de elevación del puente | mm/min | / | 660 | 660 | 660
Potencia motor elevación del puente | Kw | / | 2.2 | 2.2 | 2.2
Recorrido vertical del porta-herramientas | mm | 710 | 850 | 1000 | 1200
Recorrido horizontal del porta-herramientas vertical | mm | 600 | 850/1000 | 850/1000 | 850/1000
Pasos de avance del porta-herramientas vertical | | | Stepless | Stepless | Stepless | Stepless
Rango de avance del porta-herramientas vertical | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Avance rápido del porta-herramientas | mm/min | 3000 | 3000 | 3000 | 3000
Fuerza máxima de corte del porta-herramientas vertical | Nm | 10000 | 10000 | 20000 | 25000
Sección de la placa porta-herramientas | mm | 32x32 | 40x40 | 40x40 | 40x40
Peso máquina (aprox.) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Potencia motor husillo (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
Sistema CNC | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Tipo de guías de la mesa | | Guía rodante | Guía deslizante / Guía rodante | Guía deslizante / Guía rodante | Guía deslizante / Guía rodante
Control en lazo cerrado completo | | Opción | Opción | Opción | Opción
Protección semicerrada, transportador de virutas, sistema de refrigeración | | Opción | Opción | Opción | Opción
Tipo de vástago | | Vástago cuadrado / torreta de 4 posiciones | Vástago cuadrado / torreta de 4 posiciones | Vástago cuadrado / torreta de 4 posiciones | Vástago cuadrado / torreta de 4 posiciones
Mordaza manual/hidráulica | | Opción | Opción | Opción | Opción

Especificaciones técnicas

• Nombre de la serie: Torno vertical CNC de columna simple serie F
• Material de la máquina: hierro fundido gris HT250-HT300, envejecido y aliviado
• Dureza del material: ≥ HB180
• Raspado manual de superficies de contacto; tiras PTFE en las guías del porta-herramientas
• Engranajes forjados, templados y rectificados (40Cr, acero 45) con separadores/calzos rectificados para montaje de precisión
• Eje y vástago en fundición dúctil QT600 (nodular)
• Husillo de bolas: marca nacional (NJGR/Hanjiang), diámetro ф63 mm
• Eléctrico: componentes Chint con protección contra sobrecarga
• Rodamientos: HRB/LY-C/C & U
• Modelos disponibles y capacidades clave: CK578Fx H/W (φ800, mesa φ720, husillo 18.5 kW), CK5112Fx H/W (φ1250, mesa φ1000), CK5116Fx H/W (φ1600, mesa φ1400), CK5120Fx H/W (φ2000, mesa φ1800)
• Rangos de velocidad de mesa según modelo (15-460 r/min hasta 3.15-100 r/min)
• Par máximo de mesa hasta 30000 Nm (modelo mayor)
• Recorrido vertical del porta-herramientas hasta 1200 mm; recorrido horizontal hasta 1000 mm (según modelo)
• Rango de avance vertical 0.1–1000 mm/min; avance rápido hasta 3000 mm/min
• Fuerza de corte hasta 25000 Nm (modelo mayor)
• Secciones de porta-herramientas: 32x32 mm o 40x40 mm según modelo
• Peso aproximado de la máquina de ~8.5 t a ~21 t según modelo
• Potencia del husillo: opciones de 18.5 kW a 45 kW (según modelo, variantes paso/continuo)
• Sistemas CNC: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Tipos de guías: guía rodante o combinaciones guía deslizante/rodante (según modelo)
• Opciones: control en lazo cerrado completo, protección semicerrada, transportador de virutas, sistema de refrigeración, mordaza manual/hidráulica
