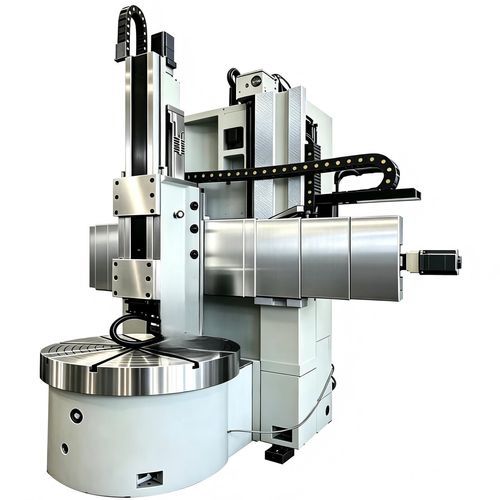

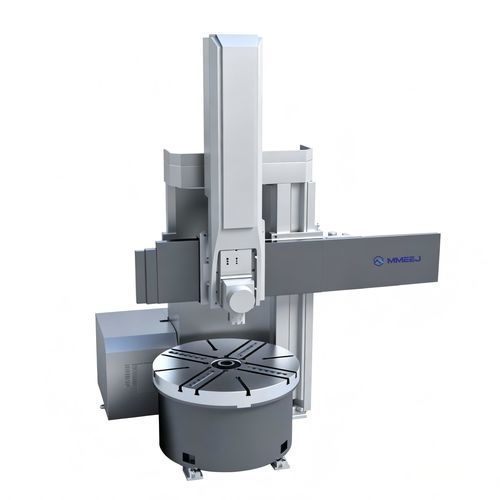

Torno convencional Dx H/W series

verticalde una sola columna12 herramientas

Resumen

• Estructura de la máquina: torno vertical de columna única serie D, modelos C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Materiales de la máquina: hierro fundido gris HT250–HT300, envejecido y relajado para alta rigidez y mínima deformación
• Eje y vástago: fundición dúctil QT600
• Dureza y proceso: dureza ≥ HB180; mecanizado en bruto → envejecimiento secundario → mecanizado de acabado
• Precisión de superficie: raspado manual de superficies de contacto; corrección de convexidad del travesaño; tiras blandas de PTFE en las guías del cabezal porta-herramientas para reducir la fricción
• Engranajes: engranajes forjados, templados y rectificados (40Cr / acero 45) con espaciadores/calzas rectificados para montaje preciso
• Tornillo de bolas: marca nacional (NJGR / Hanjiang), diámetro φ63 mm

Tabla técnica
Modelos: C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Diámetro máximo de torneado: φ800 | φ1250 | φ1600 | φ2000
Altura máxima de pieza (H=100): 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Peso máximo de la pieza: 2 t | 3.2/5 t | 5/8 t | 8 t
Diámetro de la mesa: 720 mm | 1000 mm | 1400 mm | 1800 mm
Velocidad mesa / pasos: 15–460 rpm (16 sin escalones) | 6.3–200 rpm (16 sin escalones) | 5–160 rpm (16 sin escalones) | 3.15–100 rpm (16 sin escalones)
Par máximo de mesa: 3.2 Nm | 20 Nm | 25 Nm | 30 Nm
Recorrido del travesaño: / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Velocidad de elevación del travesaño: / | 660 mm/min | 660 mm/min | 660 mm/min
Potencia motor elevación travesaño: / | 2.2 kW | 2.2 kW | 2.2 kW
Recorrido horizontal porta-herramientas vertical: 710 mm | 700 mm | 915 mm | (-10–1200) mm
Recorrido vertical porta-herramientas (vástago): 600 mm | 650/800 mm | 800/900 mm (torreta pentagonal) / 1000 mm (vástago cuadrado/octogonal) | 800/900 mm (torreta pentagonal) / 1000 mm (vástago cuadrado/octogonal)
Ángulo de giro del porta-herramientas vertical: ±30° para todos los modelos
Recorrido horizontal porta-herramientas lateral: / | 500 mm | 630 mm | /
Recorrido vertical porta-herramientas lateral: / | 900 mm | 900 mm | /
Diámetro máximo torneado por porta-herramientas lateral: / | φ1100 | φ1400 | /
Rango de avance del porta-herramientas: 0.8–86 rpm (todos los modelos)
Fuerza máxima de corte del porta-herramientas: 3.2 KN | 17.5 KN | 25 KN | 25 KN
Velocidad de avance rápido del porta-herramientas: 1800 mm/min (todos los modelos)
Pasos de avance del porta-herramientas: 12 pasos (todos los modelos)
Potencia motor de avance: 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Potencia motor principal: 15 kW | 22 kW | 30 kW | 37 kW
Sección de la barra porta-herramientas: 30×40 mm (todos los modelos)
Tipo de guías de la mesa: guía rodante (C578Dx/C5112Dx) — guía deslizante/rodante (C5116Dx) — guía deslizante (C5120Dx)
Tipo de vástago: vástago pentagonal / vástago cuadrado / vástago octogonal según modelo
Peso de la máquina (aprox.): 8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
Dimensiones totales (L×A×H): 4200×2900×3850 mm | variantes: 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Opciones: dispositivos de protección, sistema de refrigeración, sistema de extracción de virutas, indicador digital (DRO), control PLC, plato hidráulico


Especificaciones técnicas

• Nombre de la serie: Standard Single Column D Series
• Modelos disponibles: C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Materiales base: hierro fundido gris HT250–HT300 (envejecido y relajado); eje y vástago en fundición dúctil QT600
• Engranajes: engranajes forjados, templados y rectificados en 40Cr / acero 45 con espaciadores/calzas rectificados
• Tratamientos de precisión: raspado manual de superficies de contacto y tiras PTFE en guías para baja fricción
• Tornillo de bolas: marcas nacionales (NJGR / Hanjiang), diámetro φ63 mm
• Capacidad de torneado: diámetros máximos de φ800 a φ2000 según modelo
• Tamaños de mesa: 720 mm a 1800 mm según modelo
• Rango de potencia: motor principal 15–37 kW según modelo
• Capacidad de la pieza: admite piezas de 2 t a 8 t según modelo
• Avances y desplazamientos: avance del porta-herramientas 0.8–86 rpm, avance rápido 1800 mm/min; 12 pasos de avance
• Equipamiento opcional: dispositivos de protección, sistemas de refrigeración y evacuación de virutas, DRO, control PLC, plato hidráulico
