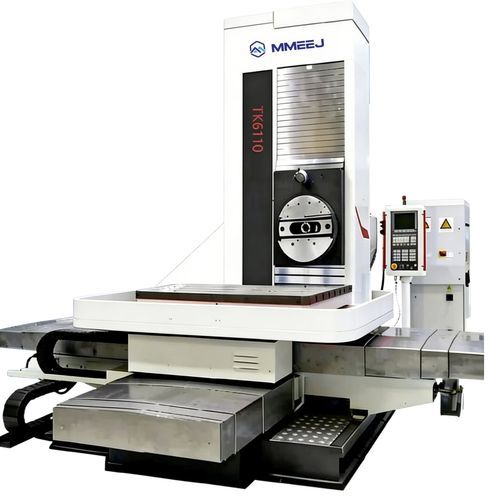

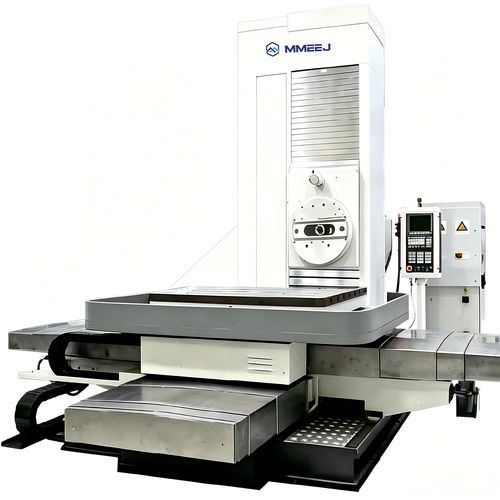

Mandrinadora CNC TK 61 series

horizontalde tipo mesa4 ejes

Descripción
Máquina de mandrinado totalmente CNC de la serie TK 61 (modelos TK6110 A/B y TK6130 A/B). El accionamiento principal utiliza un motor AC de velocidad variable con regulación continua de velocidad en rangos altos y bajos, orientación del husillo y frenado. Cada eje de avance principal está accionado por un motor servo AC independiente acoplado a una transmisión de husillo de bolas. Los componentes estructurales principales siguen la arquitectura de máquinas-herramienta CNC de alta gama para permitir futuras ampliaciones funcionales.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Equipo de conmutación de alta tensión; bombas y válvulas; maquinaria para petróleo; maquinaria química.
• Model B (Without Fixed Facing Head): Maquinaria de construcción; componentes automotrices; aeroespacial; moldes y matrices; motores eléctricos.

Tabular specifications (per model)
Unidad | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Diámetro del husillo de mandrinado (mm) | 110 | 110 | 130 | 130
Conicidad del husillo | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Velocidad del husillo (r/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Diámetro Facing Head (mm) | 670 | - | 800 | -
Velocidad Facing Head (r/min) | 7-165 | - | 5-125 | -
Dimensiones de la mesa (A × L) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Capacidad de carga de la mesa (kg) | 5000 | 5000 | 8000 | 8000
Recorrido transversal de la mesa X (mm) | 1800 | 1800 | 2200 | 2200
Recorrido vertical del husillo Y (mm) | 1600 | 1600 | 2000 | 2000
Recorrido longitudinal de la mesa Z (mm) | 1400 | 1400 | 2000 | 2000
Recorrido axial del husillo W (mm) | 600 | 500 | 800 | 600
Recorrido del Facing Head U (mm) | 200 | - | 300 | -
Rango de avance X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Rango de avance W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Rango de avance U (mm/min) | 1-500 | - | 1-500 | -
B (r/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Precisión de posicionamiento X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Precisión de posicionamiento W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Precisión de posicionamiento U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Características / especificaciones técnicas

• Diámetro del husillo de mandrinado (mm): TK6110 A = 110; TK6110 B = 110; TK6130 A = 130; TK6130 B = 130.
• Conicidad del husillo: BT50/P50T-I en todos los modelos.
• Velocidad del husillo (r/min): 10-1500 en todos los modelos.
• Diámetro Facing Head (mm): TK6110 A = 670; TK6110 B = -; TK6130 A = 800; TK6130 B = -.
• Velocidad Facing Head (r/min): TK6110 A = 7-165; TK6110 B = -; TK6130 A = 5-125; TK6130 B = -.
• Dimensiones de la mesa (mm): TK6110 A = 1250x1400; TK6110 B = 1250x1400; TK6130 A = 1400x1600; TK6130 B = 1400x1600.
• Capacidad de carga mesa (kg): TK6110 A/B = 5000; TK6130 A/B = 8000.
• Recorrido transversal X (mm): TK6110 A/B = 1800; TK6130 A/B = 2200.
• Recorrido vertical Y (mm): TK6110 A/B = 1600; TK6130 A/B = 2000.
• Recorrido longitudinal Z (mm): TK6110 A/B = 1400; TK6130 A/B = 2000.
• Recorrido axial W (mm): TK6110 A = 600; TK6110 B = 500; TK6130 A = 800; TK6130 B = 600.
• Recorrido Facing Head U (mm): TK6110 A = 200; TK6110 B = -; TK6130 A = 300; TK6130 B = -.
• Rangos de avance X/Y/Z (mm/min): TK6110 A/B = 2.5-5000; TK6130 A/B = 2.5-10000.
• Rango de avance W (mm/min): todos los modelos = 2.5-3000.
• Rango de avance U (mm/min): TK6110 A = 1-500; TK6110 B = -; TK6130 A = 1-500; TK6130 B = -.
• B (r/min): 0.003-1 para todos los modelos.
• Precisión de posicionamiento X/Y/Z (mm): TK6110 A/B = 0.018; TK6130 A/B = 0.02.
• Precisión de posicionamiento W (mm): 0.025 para todos los modelos.
• Precisión de posicionamiento U (mm): TK6110 A = 0.025; TK6110 B = -; TK6130 A = 0.025; TK6130 B = -.
• Notas técnicas adicionales: La máquina utiliza accionamiento principal AC de velocidad variable, motores servo AC independientes con transmisión de husillo de bolas en los ejes principales, codificadores lineales FAGOR (España) para control en lazo cerrado y una unidad CNC importada principal que admite funciones avanzadas, incluida la interpolación simultánea en 4 ejes.
