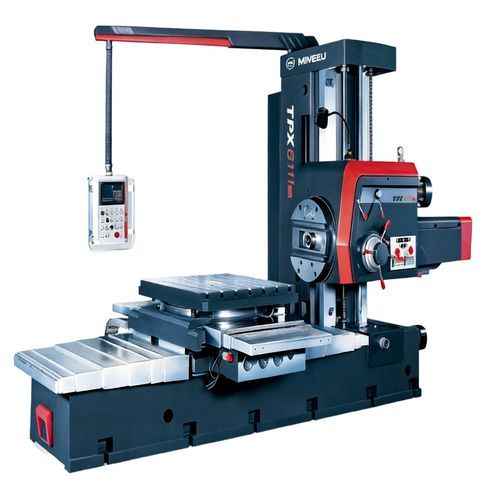

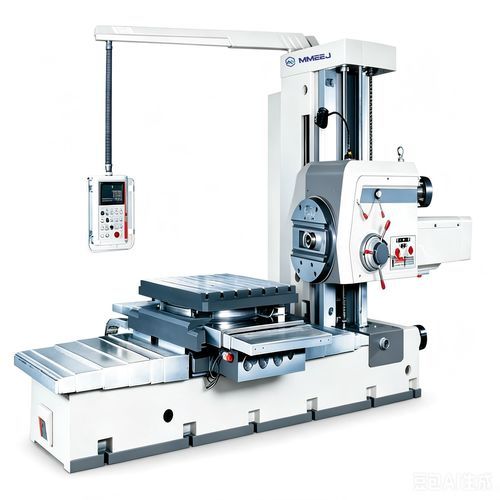

Mandrinadora-fresadora CNC TPX Series

horizontalde suelode tipo mesa

Overview
La serie TPX incluye fresadoras-alesadoras horizontales diseñadas para taladrado y alisado en bruto y de acabado, y para el mecanizado de componentes grandes o tipo carcasa. Adecuadas para trabajos pesados y de precisión en orificios interiores, torneado cilíndrico y ranurado.

Diseño y precisión
Las máquinas incorporan un dispositivo de posicionamiento óptico 4×90° para indexado preciso de piezas grandes y un indicador digital (DRO) para control de coordenadas. Precisión de lectura lineal típica: 0,005 mm (X/Y/Z); precisión del eje B: 0,001 mm en modelos aplicables.

Especificaciones técnicas (resumen)

• Nombre de la serie: TPX Series (modelos: TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Diámetro de husillo: típicamente 110 mm o 130 mm. Conicidad del husillo: Morse No.6 o Metric 80 (ISO 7:24 No50) según el modelo.
• Par del husillo: típico 1225 N·m hasta 3136 N·m en modelos mayores; empuje axial máximo hasta 31 360 N.
• Rangos de velocidad: 8–1000 r/min o 4–800 r/min; ajustes de velocidad según el modelo (normalmente 18–24 posiciones).
• Potencia del motor principal del husillo: normalmente 7,5 kW (modelos pequeños) o 15 kW (modelos grandes).
• Plato divisor: diámetros 600–750 mm; par hasta 4 900 N·m; rangos de velocidad 4–200 r/min o 2,5–125 r/min.
• Mesas de trabajo: dimensiones variables (p. ej., 1100×960 mm a 1800×1600 mm); carga máxima de 5 000 kg a 10 000 kg según variante; dimensiones y número de ranuras en T según modelo.
• Recorridos: X hasta 2000 mm (ampliable bajo pedido); Y hasta 1800 mm; Z hasta 2000 mm en modelos mayores; configuraciones W/U y multi‑eje disponibles.
• Avances y desplazamientos: avance rápido habitual X/Y/Z/W = 2 500 mm/min; avance por revolución de husillo aproximadamente 0,01–8 mm/rev según eje y modelo.
• Precisión de lectura lineal: 0,005 mm (X/Y/Z); eje B 0,001 mm cuando está equipado.

Aplicaciones
Aplicaciones típicas: mecanizado de orificios interiores, torneado cilíndrico, desbaste de caras, ranurado y mecanizado de piezas pesadas para industrias que requieren manipulación de piezas grandes (carcasas, cajas de engranajes, ejes grandes, componentes tipo caja). Las máquinas soportan cargas elevadas y ofrecen indexado preciso para mecanizado multi‑cara.

Opciones y personalización

• Dimensiones de la mesa y configuraciones de ranuras en T personalizables bajo pedido.
• Recorridos X/Y/Z ampliados, configuraciones dobles (W1/W2, U1/U2) y opciones de cono de husillo disponibles por modelo.
• Opciones de control y medición: configuraciones DRO, indexado óptico y otras opciones de fábrica para ajustarse a los requisitos de producción.

Información para pedido
Al solicitar presupuesto, incluya dimensiones de la pieza, material, peso máximo, cono de husillo deseado y requisitos de precisión. Contacte con el proveedor para definir la variante y configuración adecuadas a su proceso de mecanizado.
