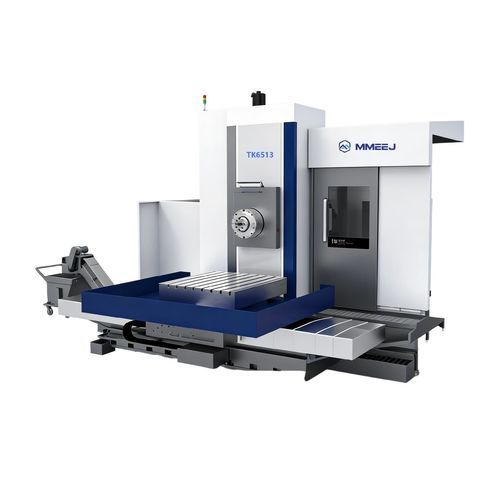

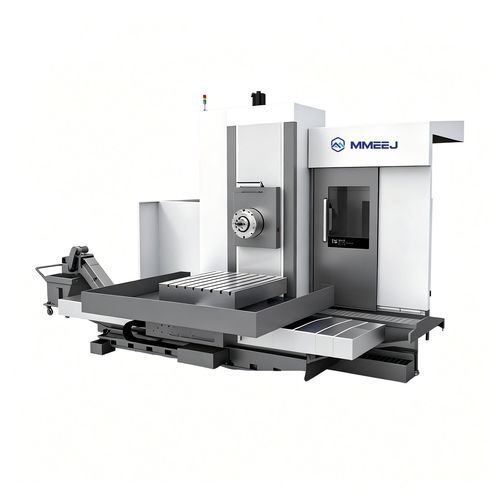

Mandrinadora CNC TK65 series

horizontalde columnade tipo mesa

Descripción general
La máquina presenta un lecho en T con una columna única y una cabezal suspendido lateralmente. La mesa y el carro de deslizamiento se mueven sobre la guía transversal de la bancada (eje X); la columna está fijada al carro y se mueve sobre la guía longitudinal de la bancada (eje Z); el cabezal se desplaza sobre la guía vertical de la columna (eje Y). La mesa CNC aporta rotación de 360° (eje B) y el husillo/arbol de mandrinado se desplaza en un eje de fresado (eje W). Las guías X, Y y Z son de acero integral, templadas y rectificadas hasta aprox. HRC60. Las guías frontales usan láminas de PTFE y la dirección lateral emplea guías de rodillos para baja fricción y precisión estable. La guía circular de la mesa combina fundición y PTFE; rodamientos de empuje importados alivian la carga axial. Un mecanismo de doble husillo sin juego elimina el holgura, proporcionando movimiento estable y alta precisión de posicionamiento. Diseñada para mandrinado, fresado y mecanizado de piezas grandes y de alta carga.

Parámetros técnicos (modelos selectos)

• Série y modelos: Serie TK(H)65 — ejemplos: TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
• Tamaños de mesa (mm): ejemplos 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
• Carga máxima admisible: 5–30 T según modelo (ej.: 5 T; 10 T; hasta 30 T)
• Diámetro del husillo: φ110–φ160 mm (según modelo)
• Diámetro de cabeza frontal (si aplica): hasta φ900 mm
• Velocidad del husillo: 10–2500 rpm (según modelo)
• Sistema de sujeción de herramienta: JT50 / BT50
• Potencia del motor principal: ejemplos hasta 41/49,2 kW
• Par máximo del husillo: hasta 3300/4000 Nm en modelos mayores
• Recorridos de ejes (ejemplos): X hasta 4000 mm; Y hasta 3000 mm; Z hasta 2000 mm; W hasta 1000 mm; U (cuando presente) hasta 330 mm
• Velocidades de avance y desplazamiento rápido: varían por modelo (avance y desplazamiento rápido típicos X/Y/Z 10 m/min; W rápido hasta 24 m/min en algunos modelos)
• Precisión de posicionamiento (norma JB/T4373.1-2019): X/Y/Z típ. 0,015–0,028 mm; repetibilidad X/Y/Z 0,01–0,013 mm; repetibilidad W 0,014–0,016 mm
• Control CNC: SIEMENS 828D

Características principales / Especificaciones técnicas

• Configuración: bancada en T, columna única, cabezal suspendido lateralmente
• Mesa: rotación 360° (coordenada B)
• Husillo/arbol de mandrinado: móvil en árbol de fresado (eje W)
• Guías: rieles de guía de acero integral en X, Y, Z templados ~HRC60
• Acoplamiento de baja fricción: lámina PTFE frontal y guías de rodillos laterales para precisión estable
• Guía circular de mesa: par fundición/PTFE con rodamiento de empuje importado
• Eliminación de holgura: mecanismo de doble husillo
• Sujeción de herramienta: JT50 / BT50
• Control CNC: SIEMENS 828D
• Múltiples variantes en la serie TK65 con diferentes tamaños de mesa, cargas, potencias y recorridos para mecanizado de piezas grandes
