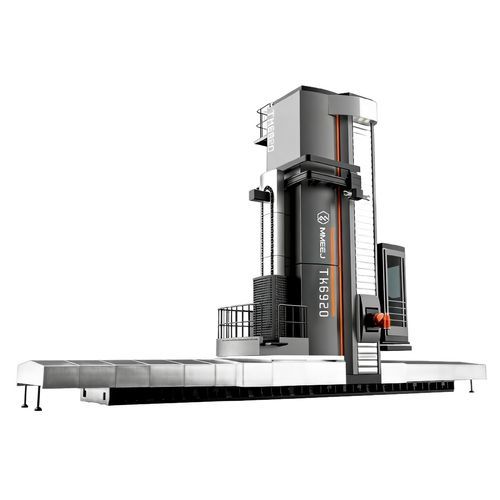

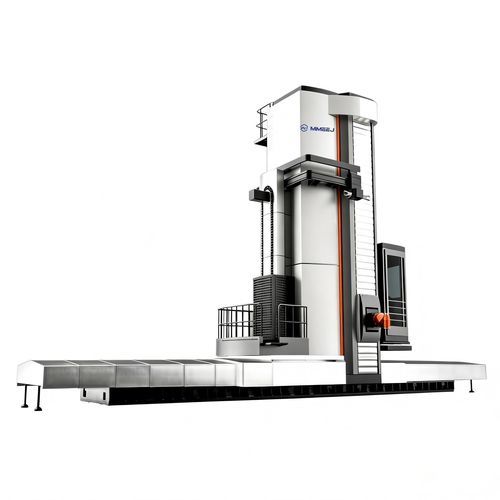

Mandrinadora-fresadora CNC TK69 series

horizontalde suelocon mesa giratoria

Descripción breve

• Sierra de bancada de fresado-alesado CNC Serie 69 (serie TK69) diseñada para piezas pesadas y operaciones combinadas de fresado/alesado.
• Tipos de guía: híbrido rodillo-deslizante; guías lineales de rodillos importadas de alta velocidad; guía hidrostática cerrada con sistema de múltiples bombas (variantes estructurales disponibles).
• Placa giratoria CNC: capacidad de carga 20 t–200 t; dimensiones de mesa de 2 m × 2 m a 5 m × 10 m; soporta indexado arbitrario y enlace multieje simultáneo.
• Capacidades de carrusel de herramientas y diámetros de husillo disponibles según necesidad (según modelo).

Datos técnicos
Datos técnicos:
Item | UNIDAD | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Capacidad del cambiador de herramientas (a elegir) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
Diámetro del husillo de mandrinado | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Potencia del motor principal | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Tamaño de la cabeza del husillo de fresado | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Agujero de cono del husillo de mandrinado | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Tamaño de sección del balancín (ram) | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Velocidad de movimiento rápido del balancín (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocidad de avance rápido del husillo de mandrinado (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocidad de movimiento rápido de la columna (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Velocidad rápida del carro del husillo (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Par del husillo | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Revoluciones del husillo | r/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Curso del balancín (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Curso del husillo de mandrinado (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Recorrido de la columna (X) | mm | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m) | 8000 (se puede alargar en múltiplos de 1 m)
Curso del carro del husillo (Y) | mm | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m) | 4000 (se puede aumentar en múltiplos de 0,5 m)
Avance del balancín (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avance del eje de mandrinado (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avance de la columna (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Avance del carro del husillo (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Características / especificaciones técnicas

• Serie: serie TK69 (Serie 69 de alesadoras de bancada CNC).
• Tipos de guía: híbrido rodillo-deslizante; guías lineales de rodillo importadas de alta velocidad; guía hidrostática cerrada con sistema multipompa (variantes estructurales disponibles).
• Control CNC: Siemens CNC system.
• Mesa rotativa: capacidad 20 t – 200 t; dimensiones de mesa de 2 m × 2 m a 5 m × 10 m; admite indexado arbitrario y enlace multieje simultáneo.
• Capacidad del cambiador de herramientas: seleccionable, rango típico 40–120 piezas (depende del modelo; algunas columnas muestran '/' cuando no aplica).
• Diámetros del husillo de mandrinado por modelo: TK6913/TH6913 ≈ 130 mm; TK6916/TH6916 ≈ 160 mm; variantes TK6920 ≈ 200 mm.
• Potencia del motor principal (ejemplos): 22/30 kW (algunos modelos), hasta 71 kW y 100 kW para variantes mayores.
• Tamaño de la cabeza del husillo de fresado (ejemplos): 220 mm, 280 mm, 340 mm según el modelo.
• Cono de husillo: 7:24 ISO (típico) y otros conos especificados según el modelo.
• Secciones transversales del balancín: típicamente 480×480 mm; variantes mayores 530×530 mm.
• Rangos de recorrido y carrera: carrera del balancín (Z) 1200 mm; carrera del husillo de mandrinado (W) 1200 mm; recorrido de la columna (X) estándar 8000 mm (se puede alargar en incrementos de 1 m); carrera del carro del husillo (Y) 4000 mm (se puede aumentar en incrementos de 0,5 m).
• Velocidades de avance rápido: balancín/Z hasta 10000 mm/min (algunas variantes 8000 mm/min); columna/carro de husillo hasta 15000 mm/min (algunas variantes 12000 mm/min).
• Rangos de avance: balancín y eje de mandrinado 0.1–4000 mm/min; columna y carro de husillo 0.1–6000 mm/min.
• Rendimiento del husillo: par hasta ~12500 N·m (dependiendo del modelo); velocidades de husillo 1.6–1200/2000 r/min (dependiendo del modelo).
