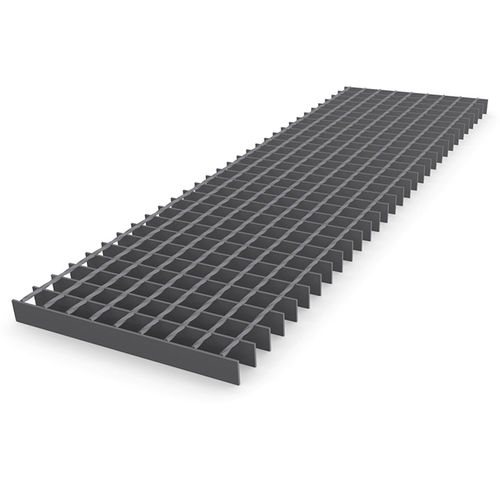

Rejilla de acero galvanizado

de acero inoxidablede acero dulcede acero inoxidable

Información del producto
Las rejillas electrosoldadas MEISER se fabrican mediante soldadura por resistencia continua en cada cruce entre la pletina portante y la barra transversal, lo que da como resultado paneles estables y dimensionalmente consistentes. Las transversales son habitualmente varillas cuadradas entregiradas, soldadas por resistencia a las pletinas portantes sin debilitar, bajo alta presión. Las líneas de producción permiten fabricar paneles a medida con longitudes de transversal hasta 1.250 mm y anchos optimizados para reducir residuos y el número de fijaciones.

Datos técnicos — distribuciones de malla habituales
PLETINA PORTANTE | TRANSVERSAL (valores listados)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*posible con restricciones

Perfiles estándar de pletinas portantes
PLETINA PORTANTE 2 mm | PLETINA PORTANTE 3 mm | PLETINA PORTANTE 4 mm | PLETINA PORTANTE 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Accesorios / fijaciones

• Plaquitas perforadas y soldadas — plaquita según especificación del cliente; tornillos por cuenta del cliente.
• Fijación doble B — 2 topes superiores, parte inferior de apriete, 2 tornillos hexagonales y 2 tuercas cuadradas.
• Sujeción con perno — pernos y brida de retención; versiones X‑BT para ambientes altamente corrosivos; versión pre‑montada X‑GR RU.
• Conector de tope — parte superior e inferior con rosca y tornillo allen.
• Abrazadera Hilti — topes superior e inferior unidos; alta resistencia a vibraciones y montaje más rápido por una sola persona.
• Abrazaderas B / B10 / Seguridad A & D — variantes con tornillería hexagonal y tuercas cuadradas.

Características / especificaciones técnicas

• Fabricación: soldadura por resistencia continua en cada cruce bajo alta presión.
• Pletinas portantes: perfiles estándar de 2, 3, 4 y 5 mm; gamas de perfil 20/2 a 80/5.
• Transversales: normalmente varilla cuadrada entregirada; también disponible redonda o nervada; separaciones habituales 38,1; 50,8; 76,2; 101,6 mm.
• Capacidad de panel: longitudes de transversal hasta 1.250 mm, permitiendo paneles más anchos y hasta ~20% de ahorro en fijaciones mediante calepinaje optimizado.
• Materiales: V2A y V4A acero inoxidable; opciones en acero dulce y galvanizado bajo pedido (p. ej. 7 mm entregirada o 8 mm nervada).
• Aplicaciones: petróleo y gas, petroquímica, minería, centrales eléctricas, plataformas industriales y pasarelas con grandes fuerzas de cizallamiento; apto para cambios frecuentes y trabajo posterior.
• Acabado: paneles normalmente enmarcados con platinas; múltiples opciones de fijación y accesorios disponibles.
