Rejilla de metal

prensadaprensada soldadasoldada

Información del producto

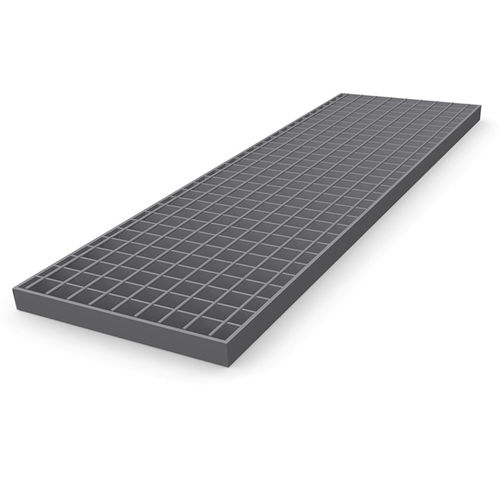

La rejilla electrosoldada clásica se fabrica con pletinas portantes de cuadradillo entregirado que ofrecen resistencia al deslizamiento. Si se prioriza la estética, es posible usar varillas transversales redondas lisas como alternativa. La versión con varillas redondas lisas está disponible para las distribuciones de malla habituales que se indican a continuación.

Datos técnicos
Distribuciones de malla usuales
Pletina portante | Transversal
15,08 | - , - , - , 38,1 , 50,8 , 76,2 , 101,6
17,15 | - , - , - , 38,1 , 50,8 , 76,2 , 101,6
20,77 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6*
23,69 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6*
25,00 | - , - , - , - , - , - , 76,2 , 101,6
30,15 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
34,30 | 19,25 , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
41,45 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
45,23 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
51,45 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
60,30 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
68,60 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
*La versión de varillas redondas lisas puede estar disponible con reservas en algunas combinaciones

Perfiles estándar de pletinas portantes
Pletina portante 2 mm | Pletina portante 3 mm | Pletina portante 4 mm | Pletina portante 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Accesorios / fijación de clips

• Placas perforadas soldadas: placa perforada soldada según especificación del cliente; los tornillos los suministra el cliente.
• Doble grapa B: 2 ganchos superiores, parte inferior de la grapa, 2 tornillos hexagonales y 2 tuercas cuadradas.
• Unión a tope para rejilla: parte superior e inferior con rosca y tornillo allen para juntas.
• Grapa Hilti: ganchos superior e inferior conectados; alta resistencia a vibraciones, montaje por una persona y tiempos de montaje reducidos.
• Grapa B: gancho superior, parte inferior de la grapa, tornillo M8x60 y tuerca cuadrada M8.
• Grapa B 10: gancho superior, tornillo de cabeza hexagonal hueca, gancho inferior y tuerca.
• Grapa S: tornillo de cabeza plana, parte inferior de la grapa y tuerca cuadrada.
• Grapa de seguridad A: parte superior de seguridad, parte inferior, tornillo hexagonal y tuerca cuadrada.
• Grapa de seguridad D: parte superior de seguridad, parte inferior, tornillo hexagonal y tuerca cuadrada.

Características / especificaciones técnicas

• Tipo: rejilla electrosoldada con opción de varillas transversales redondas lisas.
• Fabricación: electrosoldada (pletinas portantes y transversales soldadas en intersecciones).
• Opciones transversales: varillas redondas lisas para acabado estético; varillas cuadradas entregiradas para mayor antideslizamiento.
• Compatibilidad: la variante de varillas redondas lisas es aplicable a las distribuciones de malla comunes indicadas; algunas combinaciones marcadas con * pueden tener restricciones.
• Perfiles estándar: series 25 a 80 con espesores 2–5 mm según tabla.
• Accesorios: varias soluciones de fijación y sujeción disponibles (placas soldadas, grapas, uniones, grapa Hilti).
• Nota: para placas perforadas soldadas, el diámetro de los orificios según especificación del cliente; tornillos habitualmente aportados por el cliente.
