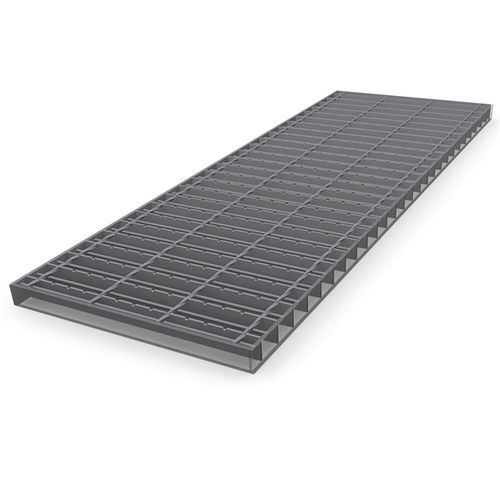

Rejilla de metal

prensada soldadasoldadareforzado

Información del producto
Esta rejilla electrosoldada está diseñada para su uso en plataformas offshore de petróleo y gas. Cumple la condición de que una bola de ensayo de 15 mm de diámetro no debe pasar a través de la malla. Para ello, se inserta una varilla redonda intermedia, soldada paralela y centrada entre las pletinas portantes y la cara inferior de las transversales trenzadas mediante soldadura por resistencia automática, lo que proporciona estabilidad adicional en condiciones offshore exigentes.

Datos técnicos
Distribuciones de malla usuales
Pletina portante — Transversal
34,30 — 101,6
38,28 — 101,6

Perfiles estándar de pletina portante
Pletina portante 3 mm — Pletina portante 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Accesorios / fijaciones

• Plaquitas perforadas soldadas: plaquitas perforadas incorporadas según especificación del cliente; tornillos provistos por el cliente.
• Doble grapa B: 2 grapas superiores, pieza inferior de apriete, 2 tornillos hexagonales y 2 tuercas cuadradas.
• Sujeción con perno para rejilla: pernos de cabeza y brida de retención; para ambientes altamente corrosivos disponible como X-BT; versión premontada X-GR RU.
• Conector de unión: pieza superior e inferior con rosca y tornillo allen.
• Grapa Hilti: grapa superior e inferior conectadas; alta resistencia a vibraciones, montaje por una sola persona y tiempos de instalación reducidos.
• Grapa B: grapa superior, pieza inferior, tornillos hexagonales M8x60 y tuerca cuadrada M8.
• Grapa B 10: grapa superior, tornillo de cabeza hexagonal interior, pieza inferior y tuerca.
• Grapa S: tornillo de cabeza plana, pieza inferior y tuerca cuadrada.
• Grapa de seguridad A: parte superior de seguridad, pieza inferior, tornillo hexagonal y tuerca cuadrada.
• Grapa de seguridad D: parte superior de seguridad, pieza inferior, tornillo hexagonal y tuerca cuadrada.

Características / especificaciones técnicas

• Uso previsto: plataformas offshore de sondeo y entornos exigentes.
• Criterio de retención: bola de ensayo de 15 mm no debe pasar a través de la malla.
• Construcción: varilla redonda intermedia soldada centrada entre pletinas portantes y transversales trenzadas mediante soldadura por resistencia automática.
• Proporciona estabilidad adicional frente a altas cargas y condiciones severas offshore.
• Distribuciones de malla: 34,30 — 101,6 y 38,28 — 101,6 (ple tina portante — transversal).
• Perfiles estándar de pletina portante (3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
