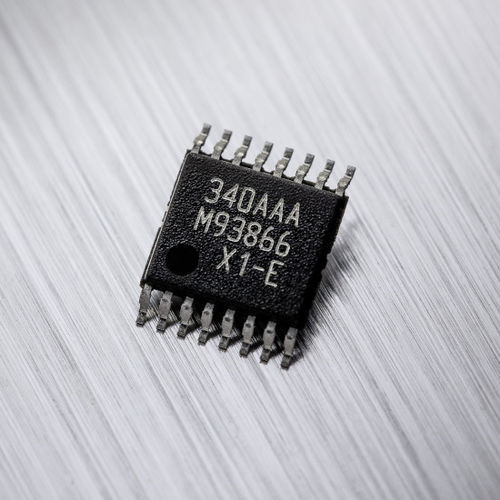

Sensor de posición angular MLX90340

rotativolinealsin contacto

El MLX90340 es un CI sensor monolítico sensible a la densidad de flujo aplicada ortogonal y paralelamente a la superficie del CI. Características principales Tecnología Hall Triaxis Procesamiento de señal en chip para una robusta detección de posición absoluta Compatible con ASIL-A, elemento de seguridad fuera de contexto (SEooC) Descripción del producto Este exclusivo principio de detección aplicado a un circuito integrado de sensor de posición da como resultado una impresionante robustez de la señal de posición por encima de las tolerancias mecánicas (entrehierro, fuera del eje). La rotación de este componente horizontal se detecta en un amplio rango (hasta 360º) y se procesa mediante el procesamiento digital de señales (DSP) integrado en el chip para, en última instancia, informar de la posición angular absoluta del imán del extremo del eje. Alternativamente, mediante la medición individual de los componentes horizontal y vertical, el MLX90340 es capaz de gestionar sensores de posición de carrera lineal (desplazamiento) y también sensores de posición rotativa absoluta con un imán de eje pasante. El MLX90340 proporciona una salida analógica ratiométrica o una señal de modulación por ancho de pulsos (PWM). Desde el punto de vista de la detección y la generación de informes, el MLX90340 es un CI extremadamente versátil para cualquier aplicación autónoma de sensor de posición remoto. La característica de transferencia de salida es totalmente programable (por ejemplo, offset, ganancia, niveles de sujeción, linealidad, deriva térmica, filtrado, rango...) para adaptarse a cualquier requisito específico mediante calibración de final de línea. La unidad de programación PTC-04 de Melexis comunica y calibra el dispositivo exclusivamente a través de los terminales del conector (Vdd-Vss-Out). Además, el MLX90340 se ofrece en cuatro versiones analógicas diferentes programadas en fábrica compatibles con aplicaciones de final de eje rotativo de 90º, 180º, 270º y 360º.
