Resolvedor brushless MLX90381

de motorrobusto

Descripción
El MLX90381 es un convertidor pico-resolver magnético 3D (Sin/Cos) para medir posición angular absoluta y velocidades eléctricas de rotación muy altas (>50.000 e-rpm en placas Hall). Sensor Triaxis® monolítico sin contacto, sensible al flujo magnético en los ejes X, Y y Z. Dos ejes seleccionables se asignan a dos salidas analógicas ratiométricas de alta velocidad, permitiendo detección de posición on-axis y off-axis (a través del eje) con un imán permanente móvil. El dispositivo está pensado para diseños de motores compactos con programación a bordo y calificaciones automotrices.

Capacidades clave

• Detección Triaxis® 3D con pares de ejes seleccionables (X/Y, X/Z, Z/Y)
• Salidas analógicas seno y coseno ratiométricas para reconstrucción de ángulo
• Actualización de salida de alta velocidad: 2 µs
• Capaz de medir velocidades eléctricas >50.000 e-rpm (medidas en placas Hall)
• Programable a bordo vía I²C mediante dos pines de aplicación (sin necesidad de programador externo)

Características principales

• Paquete DFN-6 compacto (2,0 × 2,5 mm) que minimiza área de PCB
• Programación a bordo por I²C; configurable a nivel de módulo
• Preparado para ISO 26262 ASIL B SEooC
• Calificación AEC-Q100 para aplicaciones automotrices
• Rangos de sensibilidad programables: campo medio 10 … 70 mT; campo alto 40 … 160 mT
• Alimentación: 3,3 V o 5 V
• Rango de temperatura de funcionamiento: -40 °C a 160 °C

Aplicaciones

• Detección de posición rotatoria absoluta
• Control de motores brushless (PMSM/BLDC)
• Control orientado al campo (FOC)
• Aplicaciones automotrices: válvulas eléctricas, válvulas térmicas, EPS, sistemas de frenos (mejor precisión a bajas velocidades y detección de bloqueo)

Paquete e integración

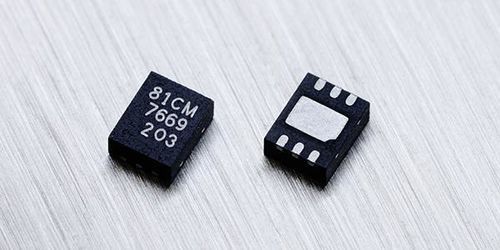

El MLX90381 se suministra en paquete DFN-6 (LW) monolítico con flancos humectables estañados mate y cumple RoHS. La implementación típica requiere pocos componentes externos (tres condensadores), reduciendo el área de PCB y la lista de materiales. La sensibilidad por eje y el ancho de banda del filtro son configurables en la placa para adaptar las salidas analógicas a los rangos ADC del microcontrolador compañero.

Evaluación y diseño
Está disponible una placa de evaluación (EVB90381) para prototipado rápido y evaluación del rendimiento del MLX90381 en sistemas de control de motores.

Especificaciones técnicas

• Modelo: MLX90381
• Tecnología: detección Triaxis® 3D Hall
• Salidas: seno y coseno analógicos (ratiométricos)
• Tasa de actualización: 2 µs
• Velocidad eléctrica máxima medible: >50.000 e-rpm (en placas Hall)
• Tensión de alimentación: 3,3 V o 5 V
• Temperatura de funcionamiento: -40 °C a 160 °C
• Ejes magnéticos seleccionables: X/Y, X/Z, Z/Y
• Sensibilidad programable: campo medio 10 … 70 mT; campo alto 40 … 160 mT
• Programación a bordo: I²C vía dos pines de aplicación
• Paquete: DFN-6 (LW), 2,0 × 2,5 × 1,0 mm, monolito, RoHS, flancos estañados mate humectables
• Componentes externos: implantación típica requiere tres condensadores externos
• Automotriz: AEC-Q100; ISO 26262 ASIL B (SEooC)
• Aplicaciones típicas: posición rotativa absoluta, control BLDC/PMSM, FOC, válvulas y actuadores automotrices
