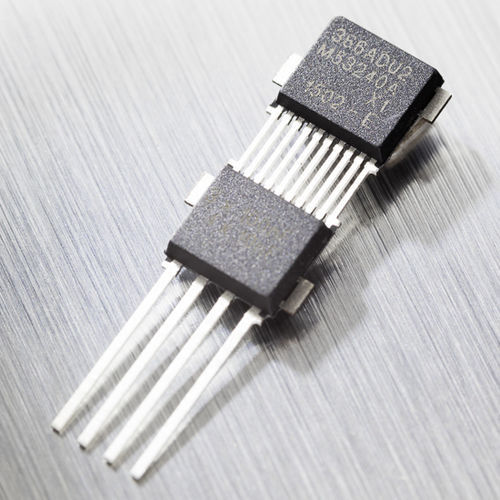

Sensor de posición lineal MLX90366

angularrotativosin conexión mecánica

El MLX90366 es un CI sensor monolítico sensible a la densidad de flujo aplicada ortogonal y paralelamente a la superficie del CI. Características principales Sensor IC de posición rotativa y lineal absoluta Tecnología Hall Triaxis Diseño magnético sencillo y robusto Descripción del producto El CI Triaxis® MLX90366 se basa en un encapsulado de doble molde (DMP) que integra el CI de sensor de posición Triaxis® MLX90367 junto con los componentes discretos de desacoplamiento necesarios para cumplir los exigentes requisitos de ESD y EMC de automoción, así como la robustez mecánica para los entornos más exigentes. El MLX90366 incorpora todas las características y funciones del MLX90367, como la capacidad de detección de posición lineal y giratoria, la salida SAE-J2716/SENT y ASIL-B. Una vez encapsulado, este DMP puede soldarse directamente a un conector resistente o a una terminación y, a continuación, encapsularse o sobremoldearse. El DMP simplemente hace que la placa de circuito impreso convencional sea redundante, manteniendo intactas todas las características y ventajas de la tecnología de detección sin contacto Triaxis®. Más información sobre la tecnología Triaxis®. Características y ventajas Sensor IC de posición rotativa y lineal absoluta Tecnología Triaxis® Hall Diseño magnético sencillo y robusto Característica de transferencia programable (multipunto - lineal a trozos) Salida SENT (según SAE J2716-2010) resolución angular de 12 bits precisión térmica de 10 bits Diagnóstico a bordo Protección contra sobretensión Detección de subtensión opción de número de identificación de 48 bits Certificación AEC-Q100 Integración fiable de módulos NoPCB Cumple la directiva DMP-4 RoHS Corrección del desfase térmico de salida Programable con el PTC-04 y la tarjeta PTC-04-DB-90316
