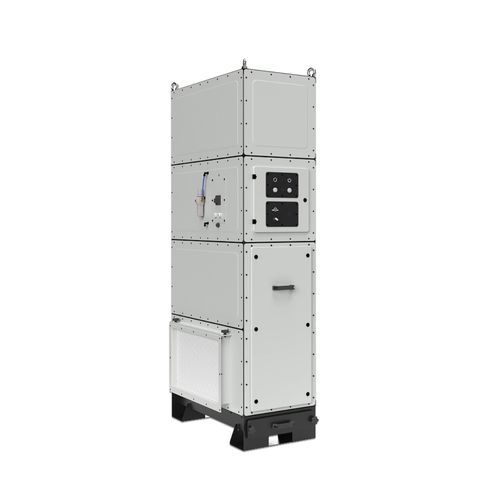

Sistema de filtración de cartucho FPMXL-02 series

con cartucho filtrantepara humo de soldadurade polvo

Descripción del producto
Diseñado para la extracción y filtración de contaminantes secos en el aire generados por soldadura, corte y rectificado. El modelo FPMXL-02 es la variante más pequeña de la serie; una solución compacta para puestos de trabajo reducidos, laboratorios y sistemas de extracción puntual. A pesar de su tamaño reducido, proporciona una filtración eficaz mediante filtros de cartucho con limpieza automática. Adecuado para instalaciones con espacio limitado.

Características

• huella compacta
• diseñado para extracción en origen
• extracción eficaz en el punto de generación
• manipulación segura y ergonómica
• diseño modular
• manejo simple y seguro de los cartuchos filtrantes

Aplicación

• soldadura
• soldadura blanda (brasure)
• rectificado de elementos de acero y acero inoxidable
• corte
• pulido

Construcción

• marco de acero con cubierta de chapa
• elementos de filtro cartucho montados verticalmente
• sistema de limpieza automática de los elementos filtrantes
• un cajón de polvo con capacidad de 20 dm³
• dos elementos filtrantes cartucho con área total de hasta 60 m²

Parámetros FPMXL-02 (tabla)
Categoría | Parámetro | Caudal máximo | Alimentación | Potencia | Superficie PTFE / eXtreme | Cajón de polvo | N.º dibujo
CORE - FPMXL-02-022 | caudal máximo: 2000 m³/h | alimentación: 3~400V | 50Hz | potencia: 2,2 kW | superficie PTFE / eXtreme: 48 m² / 60 m² | cajón: 1 x 20 dm³ | N.º dibujo: 105758-022C
CORE - FPMXL-02-040 | caudal máximo: 2000 m³/h | alimentación: 3~400V | 50Hz | potencia: 4,0 kW | superficie PTFE / eXtreme: 48 m² / 60 m² | cajón: 1 x 20 dm³ | N.º dibujo: 105723-040C
PRO - FPMXL-02-022 | caudal máximo: 2000 m³/h | alimentación: 3~400V | 50Hz | potencia: 2,2 kW | superficie PTFE / eXtreme: 48 m² / 60 m² | cajón: 1 x 20 dm³ | N.º dibujo: 105758-022P
PRO - FPMXL-02-040 | caudal máximo: 2000 m³/h | alimentación: 3~400V | 50Hz | potencia: 4,0 kW | superficie PTFE / eXtreme: 48 m² / 60 m² | cajón: 1 x 20 dm³ | N.º dibujo: 105723-040P

Fichas de producto / variantes

• CORE | PRO
• FPMXL-02-022 (CORE / PRO) — N.º dibujos: 105758-022C (CORE), 105758-022P (PRO)
• FPMXL-02-040 (CORE / PRO) — N.º dibujos: 105723-040C (CORE), 105723-040P (PRO)

Especificaciones técnicas

• Modelo: FPMXL-02 (variantes: FPMXL-02-022, FPMXL-02-040)
• Caudal máximo: 2000 m³/h
• Alimentación: 3~400V | 50Hz
• Potencia instalada: 2,2 kW (022) o 4,0 kW (040)
• Área de filtro cartucho (PTFE / eXtreme): 48 m² / 60 m²
• Capacidad del cajón de polvo: 1 x 20 dm³
• Construcción: marco de acero con cubierta de chapa; elementos cartucho montados verticalmente; sistema de limpieza automática
• Diseño: compacto, modular, destinado a la extracción en origen en pequeños puestos y laboratorios
