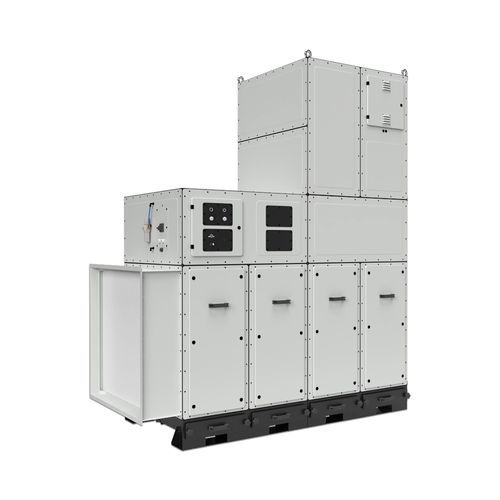

Sistema de filtración de cartucho FPMXL-08 series

para humo de soldadurade polvoautolimpiante

Resumen del producto
El FPMXL-08 es un colector de cartuchos diseñado para funcionamiento continuo en entornos industriales con alta carga de polvo. Ocho módulos de cartuchos independientes proporcionan filtración por etapas y intervalos de servicio prolongados. Está destinado a sistemas de extracción central en grandes naves y talleres.

Características

• Ocho cartuchos filtrantes independientes para operación modular
• Extracción eficiente en el punto de emisión, compatible con procesos de soldadura y rectificado
• Manejo y ergonomía seguros para tareas de mantenimiento
• Diseño modular que facilita la instalación y el mantenimiento
• Sistema de limpieza automática por impulsos para mantener el rendimiento

Aplicación

• Extracción de humos de soldadura
• Humos de brasado y soldadura
• Rectificado de piezas de acero y acero inoxidable
• Operaciones de corte que generan polvo
• Pulido y procesos de acabado

Construcción

• Estructura de acero robusta con cubiertas de chapa
• Elementos filtrantes tipo cartucho montados en vertical para reducir ocupación
• Sistema automático de limpieza de cartuchos (impulso)
• 4 cajones de polvo, 4 x 20 dm³ (cada cajón 20 dm³)
• 8 cartuchos filtrantes con área total de filtración de hasta 240 m²

Parámetros FPMXL-08
Encabezado: Modelo | caudal máx. | alimentación | frecuencia | potencia | PTFE surface / eXtreme | cajón de polvo | n.º de dibujo
CORE
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7,5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075C
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110C
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150C
PRO
FPMXL-08-075 | 6000 m³/h | 3~400V | 50 Hz | 7,5 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-075P
FPMXL-08-110 | 8000 m³/h | 3~400V | 50 Hz | 11 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-110P
FPMXL-08-150 | 12000 m³/h | 3~400V | 50 Hz | 15 kW | 192 m² / 240 m² | 4 x 20 dm³ | 103863-150P

Especificaciones técnicas

• Modelo: FPMXL-08 (variantes CORE y PRO)
• Número de cartuchos: 8 módulos independientes
• Caudal máx. (versiones): 6000 m³/h, 8000 m³/h, 12000 m³/h
• Alimentación: 3~400V | 50 Hz
• Potencia (versiones): 7,5 kW, 11 kW, 15 kW
• Área de filtración: 192 m² / 240 m² (según medio filtrante)
• Cajones de polvo: 4 x 20 dm³ (cada cajón 20 dm³)
• Sistema automático de limpieza de elementos filtrantes (impulso)
• Estructura robusta en acero con cubiertas de chapa
• Elementos filtrantes tipo cartucho montados verticalmente
• Códigos de dibujo / producto disponibles: 103863-075C, 103863-110C, 103863-150C, 103863-075P, 103863-110P, 103863-150P
