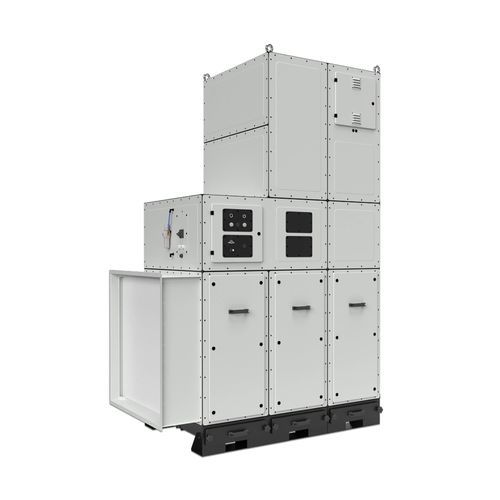

Sistema de filtración de cartucho FPMXL-06 series

de aspiracióncon cartucho filtrantede humo

Descripción del producto
FPMXL-06 es un sistema industrial de extracción y filtración multi-punto diseñado para líneas de producción extensas. Proporciona una amplia superficie de filtración y ofrece opción de medios PTFE/eXtreme para mejorar la retención de partículas y la eficiencia del caudal de aire. Disponible en configuraciones CORE y PRO, admite integración con sistemas de automatización y supervisión para funcionamiento continuo.

Características

• diseñado para la extracción de humos y polvos en trabajos con metales
• extracción eficiente en el punto de generación para instalaciones multi-punto
• seguridad del operario y acceso ergonómico para mantenimiento
• diseño modular para instalaciones escalables
• manipulación y reemplazo de cartuchos sencillo y seguro

Aplicaciones

• extracción de humos de soldadura
• gestión de humos de soldadura fuerte y blanda
• rectificado de elementos de acero y acero inoxidable
• extracción de polvo de corte
• pulido y operaciones de acabado

Construcción

• estructura de acero resistente con paneles de chapa de alta calidad
• elementos filtrantes tipo cartucho montados verticalmente (6 cartuchos)
• sistema automático de limpieza de elementos filtrantes (pulsos)
• 3 cajones para polvo; capacidad: 3 x 20 dm³ (20 L cada uno)
• opción de medio PTFE / eXtreme para aumentar la superficie filtrante hasta 180 m²

Parámetros FPMXL-06
CORE
Modelo | caudal máximo | alimentación | potencia motor | superficie filtro (standard / eXtreme) | cajones polvo | dibujo No
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075C
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110C
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150C
PRO
Modelo | caudal máximo | alimentación | potencia motor | superficie filtro (standard / eXtreme) | cajones polvo | dibujo No
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075P
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110P
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150P

Especificaciones técnicas

• Modelo: FPMXL-06 (variantes: -075, -110, -150; versiones CORE y PRO)
• Opciones de caudal: 6000 m³/h, 8000 m³/h, 12000 m³/h
• Alimentación: 3~400V, 50Hz
• Potencias motor: 7.5 kW, 11 kW, 15 kW
• Configuración de filtros: 6 cartuchos montados verticalmente
• Superficie filtrante: 144 m² (estándar) / 180 m² (opción eXtreme/PTFE)
• Sistema de limpieza por impulsos automático incluido
• Cajones de polvo: 3 x 20 dm³ (20 L cada uno)
• Construcción: bastidor de acero con paneles de chapa
• Apto para integración con sistemas de automatización y supervisión
• Aplicaciones típicas: soldadura, soldadura blanda/fuerte, rectificado, corte, pulido
