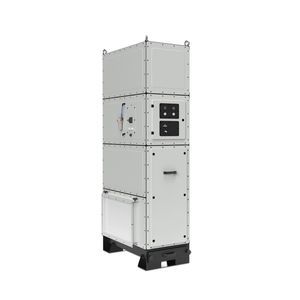

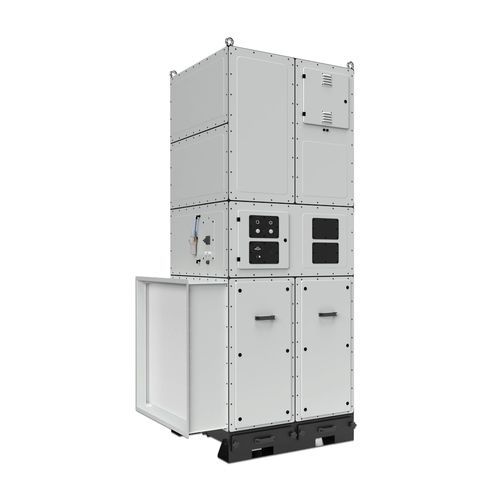

Sistema de filtración de cartucho FPMXL-04 series

de partículascon cartucho filtrantepara humo de soldadura

Visión general
El FPMXL-04 es un colector de polvo industrial de servicio medio diseñado para sistemas de extracción de tamaño medio. Cuatro cartuchos filtrantes permiten eliminar eficazmente polvo, humos de soldadura y partículas finas en trabajos de metalurgia, rectificado, envasado a granel y procesos de producción similares.

Características

• extracción dirigida en el punto de generación
• eliminación eficiente de humos de soldadura y polvo fino
• mantenimiento y manipulación seguros y ergonómicos
• diseño modular con variantes CORE y PRO
• manipulación de cartuchos filtrantes sencilla y segura

Aplicaciones

• soldadura
• estañado
• rectificado de elementos de acero y acero inoxidable
• corte
• pulido

Construcción

• estructura robusta de acero con carcasa de chapa de alta calidad
• cartuchos filtrantes montados verticalmente
• sistema automático de limpieza de elementos filtrantes
• dos cajones de polvo (indicados en la construcción como 2 x 20 dm³)
• cuatro cartuchos filtrantes con área total de filtración hasta 120 m²

Parámetros FPMXL-04
CORE
FPMXL-04-040 | caudal máx.: 4000 m³/h | alimentación: 3~400V | 50Hz | potencia: 4,0 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-040C
FPMXL-04-075 | caudal máx.: 6000 m³/h | alimentación: 3~400V | 50Hz | potencia: 7,5 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-075C
FPMXL-04-110 | caudal máx.: 8000 m³/h | alimentación: 3~400V | 50Hz | potencia: 11 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-110C
PRO
FPMXL-04-040 | caudal máx.: 4000 m³/h | alimentación: 3~400V | 50Hz | potencia: 4,0 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-040P
FPMXL-04-075 | caudal máx.: 6000 m³/h | alimentación: 3~400V | 50Hz | potencia: 7,5 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-075P
FPMXL-04-110 | caudal máx.: 8000 m³/h | alimentación: 3~400V | 50Hz | potencia: 11 kW | superficie PTFE / eXtreme: 96 m² / 120 m² | cajón de polvo: 2 x 20 dm³ | dibujo No: 103861-110P

Especificaciones técnicas

• Modelo: FPMXL-04 (variantes CORE / PRO disponibles)
• Número de cartuchos filtrantes: 4 (montados verticalmente)
• Área total de filtración: hasta 120 m² (96 m² en algunas configuraciones)
• Opciones de caudal máximo: 4000 m³/h, 6000 m³/h, 8000 m³/h
• Opciones de potencia: 4,0 kW; 7,5 kW; 11 kW
• Alimentación: 3~400V | 50Hz
• Sistema automático de limpieza de elementos filtrantes
• Cajones de polvo: 2 x 20 dm³ (construcción); algunas tablas indican 2 x 20 m³
• Estructura en acero con carcasa de chapa
• Aplicaciones habituales: soldadura, estañado, rectificado, corte, pulido
