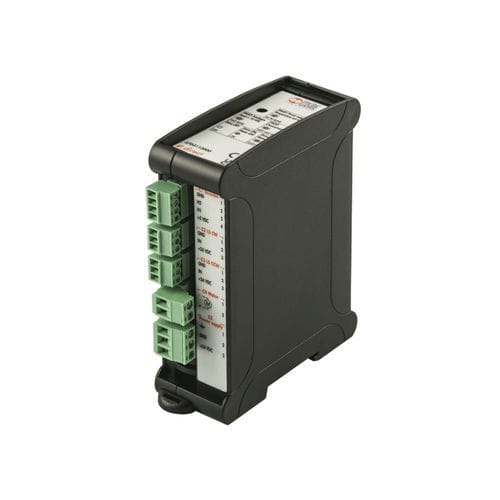

Variador DC digital e.direct

de motor

Con el accionamiento e.direct para motores de corriente continua, se puede controlar y hacer funcionar fácilmente un motor de 24VDC. La placa electrónica está encerrada en una carcasa de plástico diseñada para el montaje en carril DIN.Al activar las entradas "CW" y "CCW", el motor comienza a funcionar alternativamente en el sentido de las agujas del reloj y en el sentido contrario.Se proporcionan dos entradas de sensores digitales para detener la rotación del motor al activarlo.Las dos señales de parada están disponibles como salidas para su posible conexión a PLCs.Cuando se activa, se proporcionan dos entradas de sensores digitales para detener la rotación del motor. Las dos señales de parada están disponibles como salidas para su posible conexión a un PLC.Durante la aceleración y el frenado, el accionamiento evita el estrés mecánico en el motor y la regeneración excesiva de energía.El frenado tiene lugar de forma dinámica, deteniendo la rotación inmediatamente para evitar un recorrido adicional no deseado.La velocidad de rotación puede variarse localmente a través del trimmer multivuelta instalado en la placa, o de forma remota, incluso de forma continua, a través de la entrada analógica.La placa está equipada con 2 entradas de codificador de sensor Hall, tipo NPN y alimentación de 5VDC, que se retroalimentan en dos salidas de codificador de 24VDC, que adaptan las señales procedentes de los sensores Hall a las entradas del PLC tipoOPEN DRAIN - PNP 24VDC.La corriente máxima a suministrar al motor puede oscilar entre 1A,2A, 3,5A y 5A a través de dos selectores de interruptor DIP.Cuando la placa no está alimentada y el motor está parado, las fases del motor se cortocircuitan para aumentar el par de frenado.
