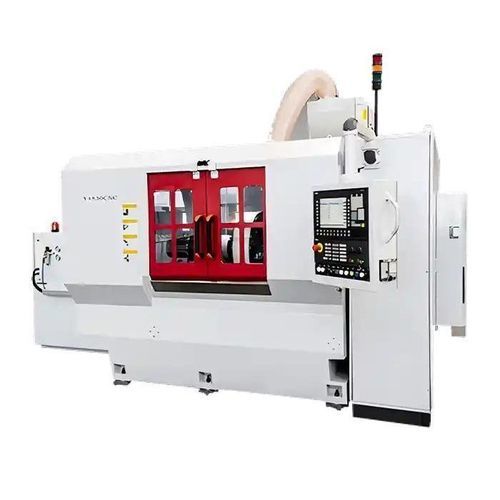

Bruñidora de acabado Y4830

CNCautomáticacon robot colaborativo

Descripción del producto
El Y4830 es una máquina CNC de bruñido para engranajes internos de alta precisión, que mecaniza engranajes internos templados mediante engrane helicoidal con una muela abrasiva. El proceso mejora el acabado superficial y la exactitud del perfil sin afectar la dureza del material. Ampliamente utilizada en transmisiones automotrices y maquinaria de precisión, ofrece bajo nivel de ruido, mayor vida útil de los engranajes y alta consistencia dimensional.

Características clave

• Tecnología de engrane helicoidal: garantiza presión uniforme para un acabado superficial homogéneo.
• Control de avance adaptativo CNC: mantiene fuerza de contacto constante para mejorar la precisión del perfil.
• Corrección de perfil integrada: compensa distorsiones tras el tratamiento térmico.
• Preparada para automatización: admite carga robótica e integración en líneas de producción inteligentes.
• Estructura compacta y rígida: resistencia a vibraciones y estabilidad dimensional a largo plazo.

Configuraciones recomendadas

• Protector completamente cerrado para mantener el área de trabajo limpia y garantizar la seguridad del operador.
• Sistema de lubricación automático para alargar la vida útil de los componentes y reducir mantenimiento.
• Control CNC con pantalla táctil para simplificar la operación y mejorar la precisión.
• Mecanismo de engrane helicoidal para bruñido de alta eficiencia y baja vibración.

Caso de aplicación

• Cliente: fabricante de transmisiones automotrices (ejemplo: Corea del Sur).
• Uso: bruñido de engranajes internos templados para transmisiones de doble embrague.
• Configuración: Y4830 con actualización de muela abrasiva, sistema de filtración del refrigerante y automatización de doble eje.
• Resultados: precisión de bruñido ≤ ±2 µm; acabado superficial Ra ≤ 0,4 µm; mejora de concentricidad ≈ 20%; comentario del cliente: “Confiamos en el Y4830 para cumplir las exigentes especificaciones de engranajes automotrices: fiable, eficiente y silencioso.”

Serie de producto
Serie Y4830

Especificaciones técnicas

• Diámetro máximo de la pieza: φ300 mm
• Longitud máxima de la pieza: 400 mm
• Ancho máximo del engranaje de la pieza: 120 mm
• Precisión típica de bruñido (caso de aplicación): ≤ ±2 µm
• Acabado superficial típico (caso de aplicación): Ra ≤ 0,4 µm
• Ejemplos de aplicación: engranajes de transmisiones automotrices, engranajes internos de maquinaria de precisión
