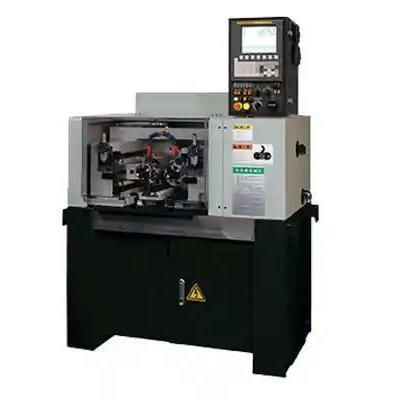

Máquina laminadora de roscas R7NC

CNC

Resumen del producto
El R7NC es una máquina CNC compacta de laminado de roscas tipo in‑feed diseñada para la formación estable y de alta producción de roscas sin rebaba en piezas cortas. Puede laminar diámetros exteriores hasta Ø45 mm, longitud máxima de laminado 60 mm y ofrece una presión de laminado de hasta 7 t. Está indicada para materiales difíciles como aceros aleados, acero inoxidable y titanio, y está optimizada para la producción de roscas cortas y de alta precisión en pequeñas series o líneas de producción.

Características clave

• Configuración in‑feed optimizada para piezas cortas y alta precisión posicional.
• Capacidad de laminado: hasta Ø45 mm y 60 mm de longitud.
• Presión máxima de laminado: 7 t para conformado en frío consistente en materiales exigentes.
• Soporta técnicas de laminado internas, externas y de paso-through.
• Huella compacta y bastidor rígido para reducir vibraciones y mejorar el acabado superficial.
• Control CNC y retroalimentación digital para repetibilidad en profundidad y posicionamiento.

Configuraciones recomendadas

• Conjuntos de matrices emparejadas para perfiles de rosca estándar y personalizados (p. ej. M8, M10, UNF).
• Guías ajustables y fijaciones para asegurar la concentricidad durante el laminado.
• Sistemas de refrigeración y lubricación (niebla o inundación) para prolongar la vida útil de las matrices.
• Sensores de posición digitales para control de profundidad en lazo cerrado.
• Acabador anti‑rebaba o rectificado de caras de rodillo para entradas/salidas limpias.
• Brazo automático de carga/descarga para aumentar el rendimiento en producción masiva.

Aplicaciones y caso de estudio

• Ejemplo de cliente: fabricante de ejes para automoción que requiere roscas externas sin rebaba.
• Uso: laminado de roscas externas de alta precisión en componentes cilíndricos cortos.
• Configuración típica: R7NC con matrices a medida, guías y lubricación por niebla.
• Resultados de ejemplo: tolerancia de rosca Clase 6g sin rebabas; vida útil del juego de matrices ≈ 20.000 ciclos; rugosidad Ra ≤ 1,2 μm; mejora de la resistencia a la fatiga y del rendimiento frente al mecanizado por arranque de viruta.

Tipos de rosca y materiales

• Tipos de rosca compatibles: métricas, pulgadas (UN/UNF), trapezoidales, ejes estriados, roscado por moletado y perfiles rectos/diagonales personalizados.
• Materiales adecuados: acero dulce, acero carbono/aleación, acero inoxidable, cobre, aluminio y aleaciones de titanio con buenas propiedades de conformado en frío.

Características / especificaciones técnicas

• Modelo: R7NC
• Ø máx. de laminado: Ø45 mm
• Longitud máx. de laminado: 60 mm
• Presión máx. de laminado: 7 t
• Técnicas compatibles: interno, externo, paso‑a‑través
• Accesorios recomendados: juegos de matrices emparejadas, guía ajustable, sistema de refrigeración/lubricación, sensor de posición digital, acabado anti‑rebaba, brazo de carga automático
• Métricas de ejemplo: tolerancia de rosca Clase 6g; vida útil del juego de matrices ≈ 20.000 ciclos; Ra ≤ 1,2 μm
