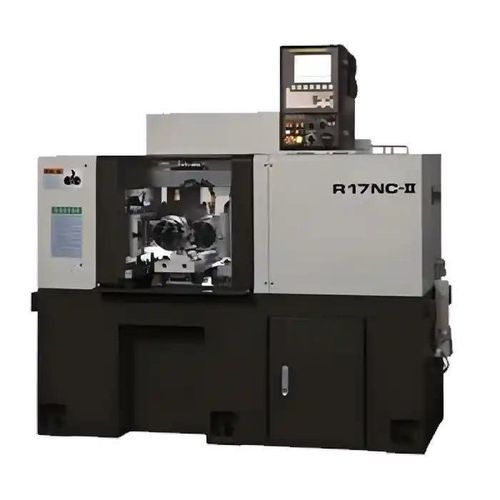

Máquina laminadora de roscas R17NC-II

CNC

Resumen
El R17NC-II (paso continuo) es una máquina de roscado por laminado CNC de 3 ejes diseñada para la formación ininterrumpida de roscas en piezas largas. Forma roscas mediante deformación plástica (laminado) en lugar de corte, obteniendo perfiles sin rebabas y mejor comportamiento mecánico.

Características clave

• Capacidad de laminado pasante hasta 4.000 mm de longitud de pieza para operaciones continuas.
• Diámetro máximo de laminado reportado hasta Ø45 mm (en otra parte de la documentación se referencia Ø75 mm para una variante).
• Alta presión de laminado hasta 17 toneladas para formar roscas y ranuras en materiales exigentes.
• Control CNC de 3 ejes para posicionamiento preciso de las matrices, gestión de presión y avance.
• Compatible con automatización completa e integración robótica para producción en masa.
• Apto para roscas métricas, en pulgadas y trapezoidales, así como para moleteado y estriados.
• Baja generación de calor y sin producción de viruta gracias al proceso en frío; mejora la resistencia a la fatiga y el acabado superficial.

Configuraciones recomendadas

• Alimentador por rodillos servo para garantizar avance constante de barras largas (capacidad 4 m).
• Moldes de laminado de alta resistencia personalizados para roscas métricas, trapezoidales o UNC.
• Sistema de refrigeración por niebla integrado para mejorar el acabado y reducir el desgaste de herramientas.
• Base extendida con soporte de rodillos para evitar la deflexión en piezas largas.
• Sensor láser de rosca para monitorización en tiempo real de desviaciones y control del paso.
• Recinto de seguridad con cortina luminosa para protección industrial durante el laminado continuo.

Caso de aplicación (ejemplo)

• Cliente: fabricante de equipos energéticos (ejemplo de caso).
• Uso: laminado de varillas de anclaje de 3,8 m con rosca trapezoidal para sistemas de bases de aerogeneradores.
• Configuración: R17NC-II con CNC 3 ejes programable, alimentador automático y moldes trapezoidales.
• Resultados reportados: precisión del paso de rosca ≤ ±0,015 mm en toda la longitud; producción > 80 varillas/hora en funcionamiento continuo; acabado superficial Ra ≤ 1,0 μm sin necesidad de acabado secundario. El cliente destacó la precisión y estabilidad en piezas largas.

Materiales, tipos de rosca y beneficios

• Tipos de rosca: roscas métricas, roscas en pulgadas, roscas trapezoidales, moleteado, estriados y patrones rectos/diagonales personalizados.
• Materiales adecuados: acero dulce, acero al carbono, acero inoxidable, cobre, aluminio y aleaciones de titanio (materiales con buena plasticidad para conformado en frío).
• Ventajas frente al corte de rosca: roscas más resistentes, mayores ritmos de producción, mejor acabado superficial, ausencia de virutas, mayor resistencia a la fatiga y consistencia dimensional mejorada.

Especificaciones técnicas

• Modelo / Serie: R17NC-II (R17NC-II Series)
• Tipo de máquina: máquina de laminado por paso continuo CNC, control 3 ejes
• Presión máxima de laminado: 17 toneladas
• Diámetro máximo de laminado: Ø45 mm (la página también referencia Ø75 mm en otra ficha)
• Longitud máxima de laminado: 4.000 mm (la página también contiene una entrada de longitud menor: 150 mm en otra lista)
• Capacidad pasante: laminado continuo para piezas largas (ejemplos hasta 4.000 mm)
• Control: CNC 3 ejes (gestión precisa de posición de matrices, presión y avance)
• Automatización: admite automatización completa e integración robótica
• Accesorios recomendados: alimentador por rodillos servo, sistema de refrigeración por niebla, base con soporte de rodillos extendida, sensor láser de rosca, matrices de alta resistencia, recinto de seguridad con cortina luminosa
• Aplicaciones típicas: varillas de anclaje largas, elementos de fijación, estriados, componentes roscados de alta resistencia que requieren superficies sin rebabas y alta resistencia a la fatiga
