Centro de rectificado para engranaje Y7226

CNCcon carga descarga automatizadaCBN

Descripción del producto

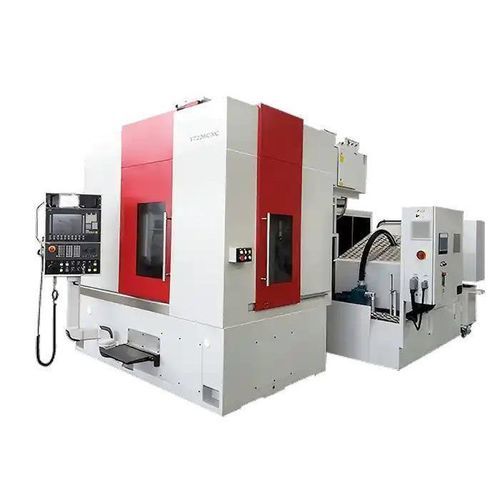

La máquina de rectificado Y7226 para rueda y tornillo sin fin es una rectificadora de precisión de 13 ejes con cinemática de 5 enlaces, diseñada para geometrías complejas de rueda y tornillo. Equipada con control CNC SIEMENS 840DSL, permite la sincronización de movimiento entre la muela y la pieza para obtener perfiles de diente precisos en engranajes templeados hasta módulo 5 mm y diámetro máximo de pieza φ260 mm. La máquina está orientada a la precisión dimensional repetible y acabado superficial fino requeridos en producción industrial.

Características clave

• Sistema CNC de 13 ejes con cinemática de rectificado 5 enlaces para geometrías complejas
• Plataforma de control SIEMENS 840DSL para trayectorias y sincronización precisas
• Capacidad: piezas hasta φ260 mm de diámetro y 180 mm de ancho de engranaje
• Soporta rectificado de rueda y tornillo sin fin para módulos hasta 5 mm en aceros templeados
• Sincronización automática muela–pieza para reproducir fielmente el perfil de diente
• Dressado automático de la muela, corrección de perfil y compensación integrados
• Compatible con carga/descarga automática para producción en serie

Configuraciones recomendadas

• Muela CBN o vitrificada: Optimizada para núcleos de engranaje en acero templeado
• Unidad de dressado automática: Mantiene la precisión del perfil de la muela
• Módulo digital de compensación de perfil: Asegura la formación fiel del diente
• Sistema de refrigeración cerrado: Mejora el acabado superficial y la vida útil de la muela
• Estación de medición láser de engranajes: Inspección en línea y validación de perfil
• Cargador robótico: Para ciclos de producción continuos y alta eficiencia

Casos de aplicación

• Cliente: Fabricante de cajas de dirección automotrices — Alemania
• Uso: Rectificado final de ruedas sin fin templeadas para dirección asistida eléctrica (EPS)
• Configuración: Y7226 con muela CBN, dressado automático y retroalimentación en bucle cerrado
• Resultados: Desviación de perfil ≤ 3 μm; reducción de ruido del 35%; rugosidad Ra ≤ 0,3 μm; alta repetibilidad con tiempo de preparación mínimo

Especificaciones técnicas

• Modelo: Y7226
• Marca: MINNUO
• Control CNC: SIEMENS 840DSL
• Ejes: 13 ejes
• Cinemática: 5 enlaces de rectificado
• Diámetro máx. de pieza: φ260 mm
• Ancho máx. de engranaje: 180 mm
• Módulo máx. admitido: hasta 5 mm
• Capaz de procesar engranajes templeados
• Dressado automático, corrección de perfil y compensación
• Sincronización precisa muela–pieza
• Admite carga/descarga automática (integración de automatización)
• Muela recomendada: CBN o vitrificada
• Opciones: sistema de refrigeración cerrado, estación de medición láser, cargador robótico
