Kit de prueba de flexión CrankSense

de posiciónde deflexiónde deformación

Resumen
El kit de prueba de deflexión de cigüeñal inalámbrico Motionics utiliza un medidor de cigüeñal Bluetooth Motionics para realizar ensayos de deflexión en la aleta del cigüeñal. Con un iPad o un PC con Windows, los usuarios pueden registrar los datos de deflexión de forma inalámbrica, sencilla y sin errores. Gracias a la medición de ángulo giratorio integrada, no es necesario marcar los puntos de prueba en la aleta del cigüeñal. La aplicación Crankshaft Test muestra el ángulo del cigüeñal y notifica a los usuarios cuando el cigüeñal gira hasta las ubicaciones de prueba. En el software para Windows, las mediciones de deflexión pueden realizarse automáticamente en puntos de ensayo definidos. Al final de cada prueba se puede generar y almacenar un informe de prueba en PDF.

Software
Aplicación iPad: Crankshaft Deflection Test Wireless (iOS/iPad).
Aplicación Windows: Crankshaft Deflection Test Wireless for Windows (admite transmisión de lecturas a PC Windows con dongle Bluetooth adecuado).

Funciones de la aplicación

• Registro de datos inalámbrico
• Indicador de ángulo de rotación
• Resultados organizados en tabla
• Notificación automática de puntos de prueba
• Cálculo automático de deflexión vertical/horizontal
• Prueba de juego axial incluida
• Generación de informe de prueba
• Firma del técnico
• Administrador de almacenamiento local de informes
• Enviar informe por correo electrónico e impresión inalámbrica

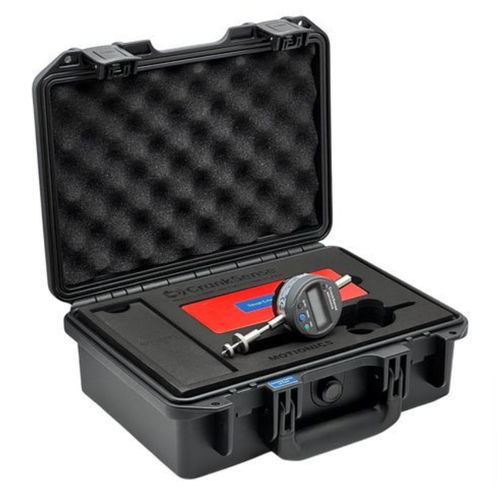

Contenido del paquete

• Medidor de cigüeñal inalámbrico Motionics ×1
• Sonda ajustable ×1
• Juego de varillas de extensión (1/2 in. a 6 in., una de cada tamaño) ×1
• Punzon de 60° ×1
• Maletín protector ×1
• Cable de carga USB ×1
• Adaptador de corriente USB ×1
• Aplicación Crankshaft Deflection Test para iPad ×1
• Manual de usuario ×1
• iPad Mini 5 con funda protectora (opcional)
• Garantía ampliada (opcional)

Especificación
Kit de prueba de deflexión de cigüeñal inalámbrico
Resolución — 0.0001″ / 0.001 mm
Rango de medición — 0.4″ / 10 mm
Conectividad — Bluetooth 4.0
Precisión — 0.00012″
Tasa de transmisión de datos inalámbrica — 10 Hz
Alcance de transmisión inalámbrica — hasta 66 ft / 20 m (interior) / 100 ft / 30 m (exterior)
Rango de separación de la aleta del cigüeñal — 6.29 a 28.34″ / 160 a 720 mm (rango más corto hasta 5.7″ / 145 mm disponible como opción)
Temperatura de trabajo — 32 a 122 °F
Batería — 400 mAh recargable
Duración de la batería — 30 hrs
Carga — 5 VDC USB
Característica — Medición de ángulo de rotación integrada con resolución de 1°

Especificaciones técnicas / Características

• Resolución: 0.0001″ / 0.001 mm
• Rango de medición: 0.4″ / 10 mm
• Conectividad: Bluetooth 4.0
• Precisión: 0.00012″
• Tasa de datos: 10 Hz
• Alcance de transmisión: hasta 66 ft / 20 m (interior) y 100 ft / 30 m (exterior)
• Rango de separación de la aleta: 6.29–28.34″ / 160–720 mm (opción corta hasta 5.7″ / 145 mm)
• Temperatura de funcionamiento: 32–122 °F
• Batería: 400 mAh recargable (aprox. 30 hrs de uso)
• Carga: 5 VDC USB
• Función especial: Medición de ángulo de rotación integrada (resolución 1°)
