Analizador de vibraciones para vigilancia de máquina SWK1

para el monitoreo de condiciones de máquinade mantenimiento predictivoportátil

Resumen
ShakerWatch de Motionics es una herramienta inalámbrica de medida y análisis de vibraciones controlada desde iPad, diseñada para cribas vibratorias y shale shakers. Emplea un acelerómetro triaxial con base magnética para fijarlo en los puntos de ensayo y medir el movimiento en tres direcciones. La conectividad Bluetooth Low Energy elimina cables y conectores, mejorando la seguridad, la facilidad de uso y la durabilidad.

Capacidades clave
ShakerWatch realiza pruebas de órbita X-Y con cálculos automáticos de RPM, fuerza G, recorrido y ángulo. El sistema también admite pruebas de golpe (bump), ensayos de desplazamiento lateral y pruebas de vibración de la estructura de soporte para evaluar el rendimiento y el estado del equipo.

Visión general del producto y demo
Los vídeos de presentación y demostración muestran procedimientos de ensayo típicos y flujos de trabajo, incluidos tests de órbita, pruebas de golpe y la sustitución de la batería. Estos recursos facilitan la estandarización de inspecciones y la interpretación de resultados.

Software

• Aplicación ShakerWatch para iPad (conexión al acelerómetro triaxial inalámbrico)
• Transmisión inalámbrica de la señal de vibración (BLE)
• Compensación automática del ángulo de inclinación del sensor
• Prueba de órbita con cálculo automático de RPM, G, recorrido y ángulo
• Forma de onda interactiva, espectro FFT y gráfico de órbita X-Y (G Motion Plot)
• Pruebas de desplazamiento lateral codificadas por color para evaluación rápida
• Prueba de golpe con detección automática de la frecuencia dominante
• Adjuntar fotos y notas a los registros de ensayo
• Generación automática de informes en PDF
• Base de datos local y gestor de registros de ensayo
• Exportación de datos a Excel y PDF

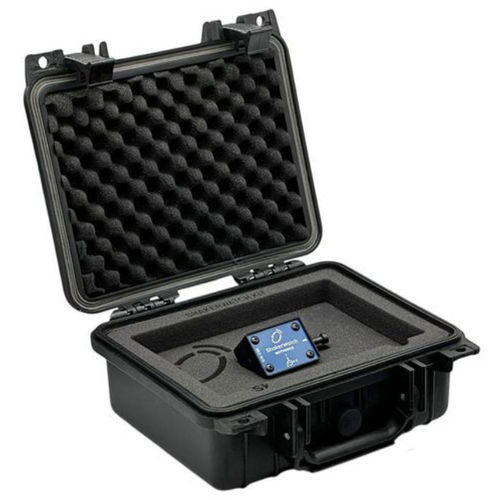

Elementos incluidos

• Acelerómetro inalámbrico ShakerWatch
• Pilas de botón CR2477 ×2
• Guía del usuario
• Estuche protector ShakerWatch
• Aplicación ShakerWatch para iPad
• Opcional: iPad con funda protectora
• Opcional: garantía extendida de 3 años

Especificaciones técnicas
ShakerWatch — Especificación
Tipo de acelerómetro: triaxial
Rango de medida: ±40g
Frecuencia de resonancia: ≈5500 Hz
Tasa de muestreo: 500–4000 Hz (ajustable)
Tamaño de bloque de datos: 256–4096 muestras (ajustable)
Conectividad: Bluetooth Low Energy (BLE)
Alcance de transmisión de datos: 98 ft (30 m)
Peso: 172 g (0,380 lb)
Dimensiones: 81 × 52 × 40 mm (3,2" × 2,0" × 1,6")
Temperatura de trabajo: -20 a 60 °C (-4 a 140 °F)
Protección: IP66
Base magnética: redonda, 35 lb (15,88 kg) de sujeción
Batería: CR2477 3V (reemplazable)
Duración de la batería: ~500 horas
Compatibilidad de software: iPadOS

Características técnicas

• Acelerómetro: triaxial
• Rango de medida: ±40g
• Tasa de muestreo: 500–4000 Hz (ajustable)
• Tamaño de bloque de datos: 256–4096 muestras (ajustable)
• Conectividad: Bluetooth Low Energy (BLE)
• Alcance de transmisión: 98 ft (30 m)
• IP: IP66
• Tipo de batería: CR2477 (reemplazable), autonomía ~500 h
• Peso: 172 g; Dimensiones: 81 × 52 × 40 mm
• Software: app ShakerWatch para iPad (iPadOS)
